Scie à ruban VH500 Scie à ruban verticale haute vitesse Scie à ruban verticale
Aperçu de l'équipement
Modèle : Scie à ruban verticale haute vitesse VH500
▲ VH signifie le modèle de scie à ruban verticale de la société Heineda.
▲ 500 représente la capacité de sciage de la machine à scier
Hauteur de sciage maximale Φ400 mm ;
Largeur de sciage maximale 500 mm ;
La profondeur maximale de la gorge de sciage est de 580 mm.
Si une pince est ajoutée dans le cadre de l'établi, une coupe en diagonale peut être effectuée.

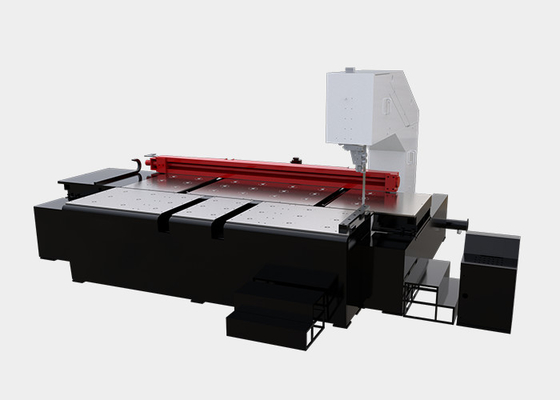

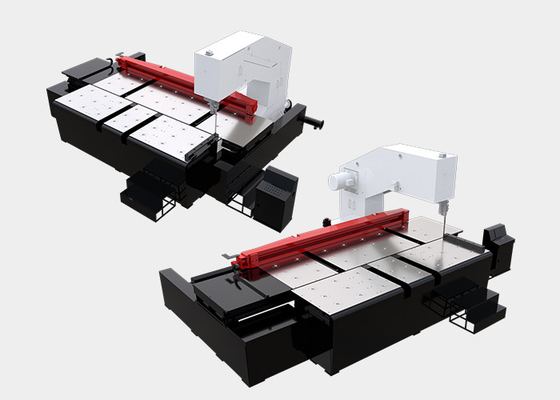

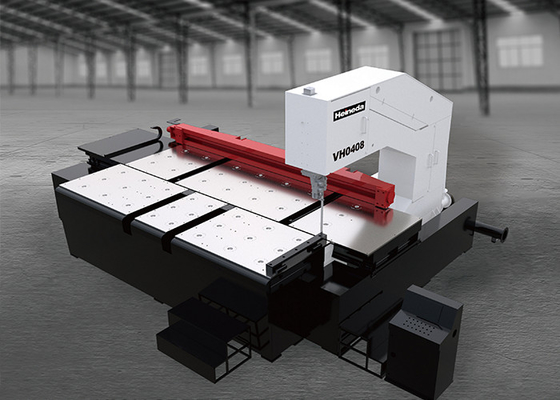

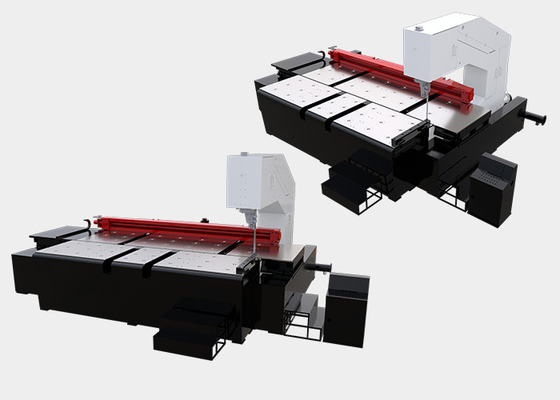

Rendus d'équipement
Les principaux paramètres techniques
| Nom du projet |
Scie à ruban verticale haute vitesse VH500 |
| capacité de sciage |
Hauteur de gorge : 400 mm, Profondeur de gorge : 580 mm |
| Vitesse de la courroie de scie |
500 ~ 2000 m/min (régulation de la vitesse de conversion de fréquence) |
| Spécifications du ruban de scie |
34 largeur X 1,1 épaisseur X5560 longueur (mm) |
| Méthode de tension de la courroie de scie |
Tension automatique hydraulique |
| Voie de guidage de la bande de scie |
Serrage à rouleaux réglable, support en acier tungstène à dos de scie |
| Spécifications de la poulie de scie |
Diamètre 630, 7075T651, anodisé dur |
| Spécifications de l'arc de scie |
Soudage de groupe de plaques d'acier Q235, traitement de soulagement du stress, usinage de précision, pesant environ 2 tonnes |
|
Moteur à ruban de scie
|
11KW TÉCO |
| moteur hydraulique |
0,75 KW (Taïwan) |
| Méthode de refroidissement de la bande de scie |
Système de refroidissement par brouillard d'huile à pression d'air quasi sec |
| capacité d'huile hydraulique |
50L (station hydraulique indépendante) |
| Exigences d'alimentation |
380 V x triphasé x 50 Hz |
| Boîte de distribution |
Coffret de distribution indépendant (IP55), situé sur le côté de la machine |
| Boîte d'opération |
Conception et façade de la machine, actionnées par des boutons et des boutons de contrôle de vitesse |
| Vu la verticalité |
≤0,5 mm
|
| Planéité de précision |
≤0,5 mm
|
Composition et caractéristiques de l'équipement
La scie à ruban est principalement composée d'un cadre de scie, d'une base, d'une roue de scie, d'une pièce de transmission, d'un groupe de roues de guidage de bande de scie, d'un convoyeur de déchets, d'un système hydraulique et d'un système de commande électrique.
Description des principales pièces de la scie à ruban verticale VH500
La scie à ruban est principalement composée d'un cadre de scie, d'une roue de scie, d'une pièce de transmission, d'un groupe de roues de guidage de courroie de scie, d'un convoyeur de déchets, d'un système hydraulique et d'un système de commande électrique.
La partie roue de scie est constituée d'une plaque d'aluminium étirée 7075T6, anodisée dure. Après traitement, il est corrigé par un équilibre dynamique, avec de bonnes performances, des propriétés mécaniques élevées et peut résister à des charges à grande vitesse et à haute traction.
La partie transmission est entraînée par le moteur de conversion de fréquence TECO pour entraîner la poulie active en rotation, entraînant ainsi la courroie de scie à fonctionner à grande vitesse. La vitesse de la courroie de scie est ajustée par le convertisseur de fréquence pour contrôler les tours de sortie du moteur et est affichée par le compteur numérique.
Les roulements des roues de la courroie de scie et les roulements des pièces clés sont tous fabriqués à partir de produits NSK.
L'interrupteur de déplacement est utilisé pour détecter si la tension est anormale, et la machine s'arrêtera automatiquement si l'anomalie est anormale. La roue passive adopte un frein électromagnétique. En cas d'anomalie, la pression stable agit sur le disque de frein pour contrôler la rotation de la roue de scie.
La partie hydraulique adopte une station de pompage indépendante et est contrôlée par une électrovanne centralisée. Les électrovannes sont toutes fabriquées à partir de produits taïwanais. À l'exception des pièces qui doivent être reliées par des tuyaux, elles sont toutes reliées par des tuyaux en acier pour réduire efficacement la perte de pression.
Le mécanisme de transmission de la machine à scier est équilibré et corrigé avec précision pour minimiser les vibrations et garantir que la courroie de scie ne se casse pas facilement.
La partie de guidage du ruban de scie adopte des rouleaux de serrage, l'un placé en haut et l'autre, les rouleaux sont en acier allié et sont rectifiés avec précision après traitement de nitruration de surface, avec une haute précision et une bonne résistance à l'usure.
Le rouleau d'entraînement du convoyeur de déchets est conçu avec un arbre solide pour garantir l'absence de casse lors d'une utilisation normale ; le roulement à rouleaux adopte un roulement scellé double face pour éviter l'entrée de copeaux d'aluminium et améliorer la durée de vie.
Service Heineda
Pour les produits fabriqués par l'équipement sous contrat, Hantian coopérera avec le client pour identifier et tester la qualité de l'équipement pendant la période d'acceptation de l'équipement.
La création d'un entrepôt de pièces détachées.
Introduction au service en usine
Service de retour régulier et gratuit
Projet complet clé en main (processus, gestion, maintenance, formation, production)
Établir un système de maintenance à trois niveaux.
Service de mise à niveau de logiciel gratuit.
Proposition de plans préliminaires de construction.
Obtention de plusieurs certificats de brevet
