Machine à scie à ruban verticale haute vitesse VH600 Petite machine à scie verticale
Présentation de l'équipement
Six avantages de la garantie de stabilité du produit
1. Conception du produit
2. R&D d'équipe
3. Fabrication
4. Test de performance
5. Auto-inspection en usine
6. Service après-vente
Modèle : Scie à ruban verticale haute vitesse VH600
▲ VH représente le modèle de scie à ruban verticale de la société Heineda.
▲ 600 représente la capacité de sciage de la machine à scie
Hauteur de sciage maximale Φ400mm;
Largeur de sciage maximale 600mm;
La profondeur de gorge de sciage maximale est de 580mm.
Si une pince est ajoutée dans la portée de l'établi, une coupe en diagonale peut être effectuée.

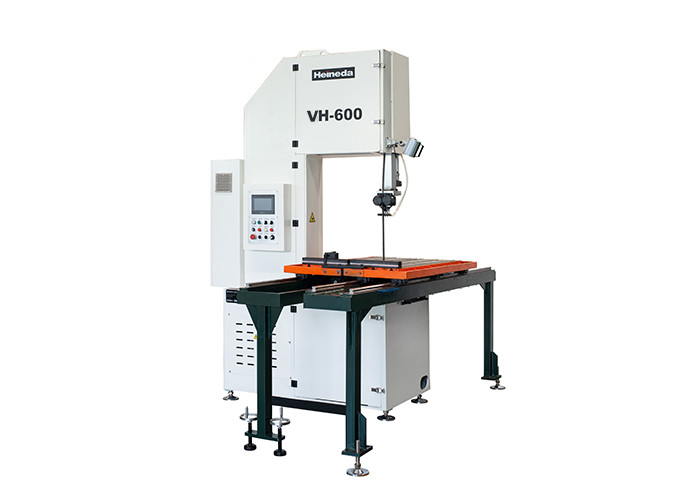

Rendus de l'équipement
Les principaux paramètres techniques
| Nom du projet |
Scie à ruban verticale haute vitesse VH600 |
| capacité de sciage |
Hauteur de gorge : 400mm, Profondeur de gorge : 580mm |
| Vitesse de la lame de scie |
500～2000m/min (régulation de vitesse à conversion de fréquence) |
| Spécifications de la lame de scie |
34 largeur X 1.1 épaisseur X5560 longueur (mm) |
| Méthode de tension de la lame de scie |
Tension automatique hydraulique |
| Guide de la lame de scie |
Pince à rouleaux réglable, support en acier tungstène pour le dos de la scie |
| Spécifications des poulies de scie |
Diamètre 630, 7075T651, anodisé dur |
| Spécifications de l'arc de scie |
Soudage d'assemblage de tôles Q235, traitement de relaxation des contraintes, usinage de précision, pesant environ 2 tonnes |
|
Moteur de lame de scie
|
11KW TECO |
| moteur hydraulique |
0.75 KW (Taïwan) |
| Méthode de refroidissement de la lame de scie |
Système de refroidissement par brouillard d'huile sous pression d'air quasi-sec |
| capacité d'huile hydraulique |
50L (station hydraulique indépendante) |
| Exigences d'alimentation |
380V X 3 Phases X 50Hz |
| Boîte de distribution |
Boîte de distribution indépendante (IP55), située sur le côté de la machine |

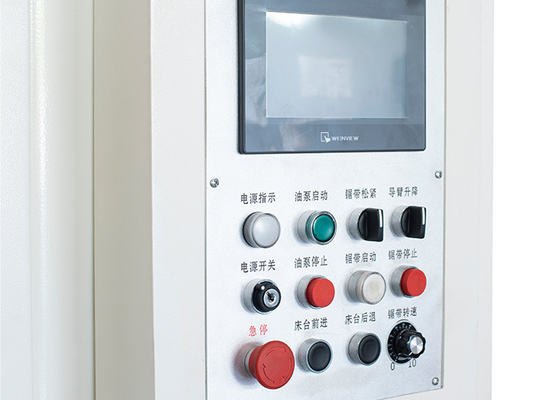

| Boîte de commande |
Conception et avant de la machine, actionnée par des boutons et des boutons de contrôle de vitesse |
| Verticalité de la scie |
≤0.5mm
|
| Planéité de précision |
≤0.5mm
|
Composition et caractéristiques de l'équipement
La scie à ruban est principalement composée d'un bâti de scie, d'une base, d'une roue de scie, d'une partie de transmission, d'un groupe de roues de guidage de lame de scie, d'un convoyeur de déchets, d'un système hydraulique et d'un système de commande électrique.
Description des pièces principales de la scie à ruban verticale VH600
La scie à ruban est principalement composée d'un bâti de scie, d'une roue de scie, d'une partie de transmission, d'un groupe de roues de guidage de lame de scie, d'un convoyeur de déchets, d'un système hydraulique et d'un système de commande électrique.
La partie roue de scie est fabriquée en plaque d'aluminium étirée 7075T6, anodisée dur. Après traitement, elle est corrigée par équilibrage dynamique, avec de bonnes performances, des propriétés mécaniques élevées, et peut supporter des charges de haute vitesse et de haute tension.
La partie transmission est entraînée par le moteur à conversion de fréquence TECO pour entraîner la poulie active en rotation, entraînant ainsi la lame de scie à fonctionner à haute vitesse. La vitesse de la lame de scie est ajustée par le convertisseur de fréquence pour contrôler les révolutions de sortie du moteur, et est affichée par le compteur numérique.
Le roulement du jeu de roues de scie et les roulements des pièces clés sont tous des produits NSK.
Le fin de course est utilisé pour détecter si la tension est anormale, et la machine s'arrête automatiquement en cas d'anomalie. La roue passive adopte un frein électromagnétique. En cas d'anomalie, la pression stable agit sur le disque de frein pour contrôler la rotation de la roue de scie.
La partie hydraulique adopte une station de pompage indépendante et est contrôlée par une électrovanne centralisée. Les électrovannes sont toutes des produits taïwanais. À l'exception des pièces qui doivent être connectées par des tuyaux, toutes sont connectées par des tuyaux en acier pour réduire efficacement la perte de pression.
Le mécanisme de transmission de la machine à scie est précisément équilibré et corrigé pour minimiser les vibrations et garantir que la lame de scie ne se casse pas facilement.
Le guide de la lame de scie adopte des rouleaux de serrage, un jeu en haut et l'autre, les rouleaux sont en acier allié, et sont rectifiés avec précision après traitement de nitruration de surface, avec une haute précision et une bonne résistance à l'usure.
Le rouleau d'entraînement du convoyeur de déchets est conçu avec un arbre plein pour assurer aucune rupture en utilisation normale ; le roulement du rouleau adopte un roulement étanche des deux côtés pour éviter l'entrée de copeaux d'aluminium et améliorer la durée de vie.
Service Heineda
Pour les produits fabriqués par l'équipement sous contrat, Hantian coopérera avec le client pour identifier et tester la qualité de l'équipement pendant la période d'acceptation de l'équipement.
La création d'un entrepôt de pièces.
Introduction au service en usine
Service de visite de retour gratuit et régulier
Projet clé en main complet (processus, gestion, maintenance, formation, production)
Établir un système de maintenance à trois niveaux.
Service de mise à niveau logicielle gratuite.
Proposition de plans de construction préliminaires.
FAQ
Q : Êtes-vous un fabricant ?
R : Oui, nous avons notre propre usine et nous promettons des ventes directes à un prix compétitif. Bienvenue à visiter notre usine à tout moment.
Q : Puis-je obtenir une machine selon mes propres exigences ?
R : Bien sûr. Nous acceptons les OEM et ODM.
Q : C'est la première fois que j'utilise ce type de machine, est-elle facile à utiliser ?
R : Il y a une vidéo guide qui montre comment utiliser la machine et un manuel d'instructions en anglais vous est envoyé avec la machine. S'il y a encore des questions, nous vous fournirons un guide professionnel gratuit jusqu'à ce que vous puissiez utiliser la machine correctement.
Si vous n'avez pas trouvé la machine dont vous avez besoin, n'hésitez pas à nous contacter également. Nous ferons de notre mieux pour vous donner la meilleure suggestion.
