VH500 Machine à scier à bande verticale à grande vitesse
Composition et caractéristiques de l'équipement
La scie à bande est principalement composée d'un châssis de scie, d'une base, d'une roue de scie, d'une pièce de transmission, d'un groupe de roues de guidage à courroie de scie, d'un convoyeur de déchets, d'un système hydraulique et d'un système de commande électrique.
Vue d'ensemble de l'équipement
Connue comme le fournisseur de plans de scies de précision, Heineda s'est développée à partir d'équipements traditionnels,Il possède plus de 100 types d'équipements auto-développés et auto-recherchés.Dans le domaine de la fabrication de machines de scie de précision en aluminium, les produits Heineda ont été reconnus par un certain nombre de fabricants d'équipements aéronautiques, militaires et civils sur le marché continental chinois.
Modèle: scie à bande verticale à grande vitesse VH500
▲ VH est l'abréviation du modèle de scie à bande verticale de la société Heineda.
▲ 500 représente la capacité de sciage de la scie
hauteur maximale de sciage Φ400 mm;
largeur maximale de sciage de 500 mm;
La profondeur maximale de la gorge de scie est de 580 mm.
Si une pince est ajoutée à l'intérieur du cadre du banc de travail, une coupe diagonale peut être effectuée.

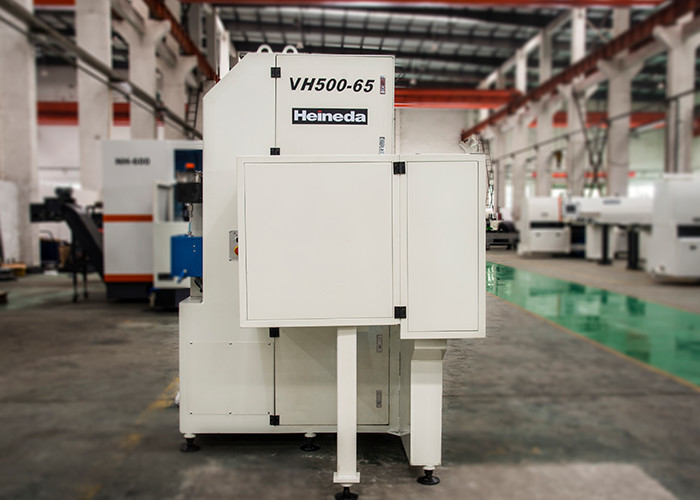

Rendues d'équipement
Les principaux paramètres techniques
| Nom du projet |
VH500 scie à bande verticale à grande vitesse |
| capacité de sciage |
Hauteur de gorge: 400 mm, profondeur de gorge: 580 mm |
| Vitesse de la courroie de scie |
500 ‰ 2000 m/min (régulation de la vitesse de conversion de fréquence) |
| Spécifications de la bande de scie |
34 largeur X 1,1 épaisseur X5560 longueur (mm) |
| Méthode de mise en tension de la courroie de scie |
Tensions hydrauliques automatiques |
| Voie de guidage de la courroie de scie |
Fermeture à rouleaux réglables, support en acier au tungstène |
| Spécifications de la poulie de scie |
Diamètre 630, 7075T651, anodisé dur |
| Caractéristiques de l'arc de scie |
Q235 soudage par groupes de plaques d'acier, traitement de soulagement, usinage de précision, pesant environ 2 tonnes |
|
Moteur à bande de scie
|
11 kW TECO |
| moteur hydraulique |
0.75 KW (Taiwan) |
| Méthode de refroidissement par courroie de scie |
Système de refroidissement par vapeur d'huile à pression d'air quasi sec |
| capacité d'huile hydraulique |
50L (station hydraulique indépendante) |
| Besoins en énergie |
380 V X 3 phases X 50 Hz |
| Boîte de distribution |
Boîte de distribution indépendante (IP55), située sur le côté de la machine |
| Boîte d'opération |
Conception et face avant de la machine, actionnée avec des boutons et des boutons de régulation de vitesse |
| Verticalité de la scie |
≤ 0,5 mm
|
| Précision de la planéité |
≤ 0,5 mm
|
Description des principales pièces de la scie à bande verticale VH500
La scie à bande est principalement composée d'un châssis de scie, d'une roue de scie, d'une pièce de transmission, d'un groupe de roues de guidage de courroie de scie, d'un convoyeur de déchets, d'un système hydraulique et d'un système de commande électrique.
La partie de la roue de scie est faite de plaque d'aluminium étendue 7075T6, anodisée durement.et peut résister à des vitesses élevées et à des charges de traction élevées.
La partie de transmission est entraînée par le moteur de conversion de fréquence TECO pour entraîner la poulie active à tourner, entraînant ainsi la courroie de scie à fonctionner à grande vitesse.La vitesse de la courroie de scie est réglée par le convertisseur de fréquence pour contrôler les tours de sortie du moteur, et est affichée par le compteur numérique.
Le roulement de l'ensemble de roues de la courroie de scie et les roulements des pièces clés sont tous fabriqués à partir de produits NSK.
L'interrupteur de déplacement est utilisé pour détecter si la tension est anormale, et la machine s'arrête automatiquement si l'anomalie est anormale.Quand une anomalie se produit, la pression stable agit sur le disque de frein pour contrôler la rotation de la roue de scie.
La partie hydraulique adopte une station de pompage indépendante et est contrôlée par une soupape magnétique centralisée.À l'exception des pièces qui doivent être reliées par tuyaux, ils sont tous reliés par des tuyaux en acier pour réduire efficacement la perte de pression.
Le mécanisme de transmission de la scie est équilibré et corrigé avec précision afin de minimiser les vibrations et de s'assurer que la courroie de scie ne se casse pas facilement.
La partie guide de la bande de scie adopte des rouleaux de serrage, l'un fixé au sommet et l'autre, les rouleaux sont en acier allié et sont moulus de précision après traitement de nitrure de surface,avec une haute précision et une bonne résistance à l'usure.
Le rouleau de conduite du convoyeur de déchets est conçu avec un arbre solide pour éviter toute rupture pendant l'utilisation normale;le roulement à rouleaux adopte un roulement scellé double face pour éviter l'entrée de copeaux d'aluminium et améliorer la durée de vie.
Le service Heineda
Pour les produits produits par l'équipement sous contrat, Hantian coopérera avec le client pour identifier et tester la qualité de l'équipement pendant la période d'acceptation de l'équipement.
L'établissement d'un entrepôt de pièces.
Introduction du service en usine
Service régulier de visites de retour gratuites
Projet clé en main complet (processus, gestion, maintenance, formation, production)
Mettre en place un système de maintenance à trois niveaux.
Service de mise à niveau logiciel gratuit.
Proposition de plans de construction préliminaires.
Obtenu un certain nombre de certificats de brevet
