Sage à bande horizontale CNC à haute efficacité de 770 mm à faible consommation de matériaux

La scie à bande horizontale à grande vitesse consomme moins de matériaux

Caractéristiques des performances de la machine-outil
1. Cette machine peut voir divers lingots d'aluminium et barres rondes d'alliage d'aluminium. Elle présente les avantages d'une vitesse élevée, d'une efficacité élevée et d'une précision de coupe de pièce élevée.

2Il présente des avantages évidents tels qu'un fonctionnement et une maintenance pratiques, des performances fiables, des économies d'énergie et de matériaux,et est largement utilisé dans les industries de fabrication et d'entretien de machines.

3. structure à double colonne pour assurer la précision de guidage, la sciage stable et fiable.

4Les mâchoires sont serrées hydrauliquement, ce qui est pratique pour serrer les matériaux, adapté pour couper les matériaux de moule.

5Le mécanisme de transmission de la scie à bande est équilibré et corrigé avec précision pour réduire les vibrations afin de s'assurer que la courroie de scie ne soit pas facile à casser et à tirer les dents.

Nom de l'équipement

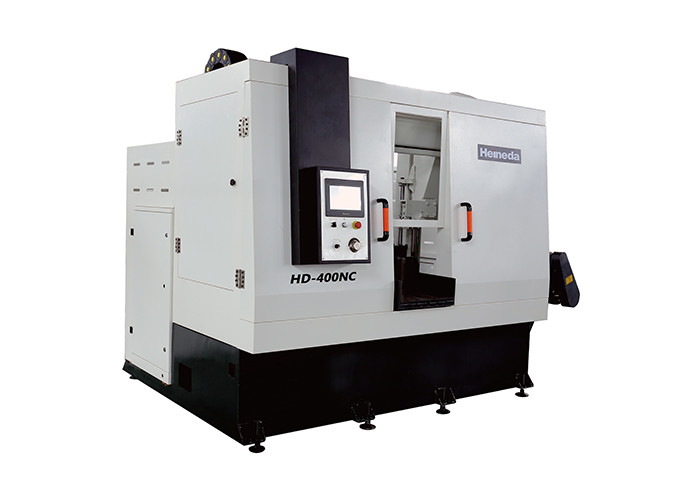

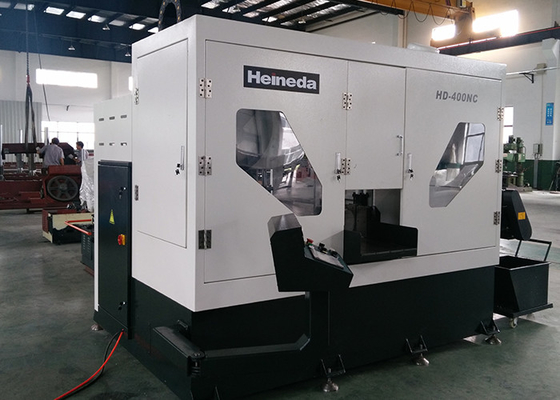

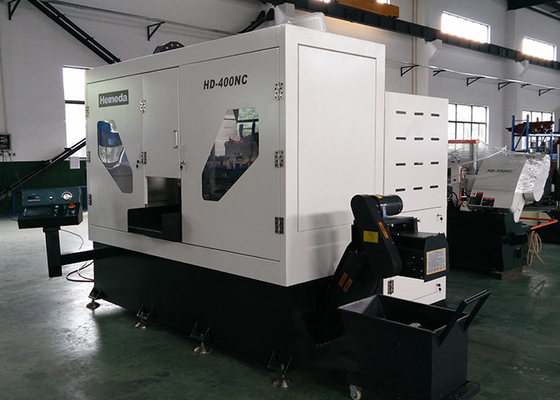

Unité de scie à zigzag horizontale à haute vitesse HD-400NC

Exigences et consommation de supports énergétiques

● Conditions des milieux énergétiques

Puissance: alimentation en courant alternatif à trois phases

Le système de régulation de la tension doit être équipé d'un système de régulation de la tension.

Fréquence: 50 Hz ± 2%

● Air comprimé: Air comprimé industriel général

Pression d'air: 0,4 MPa ~ 0,6 MPa (le point d'accès de la source d'air dispose lui-même d'un filtre régulateur de pression)

Trafic aérien: ≥ 3 m³/ h

Qualité de l'air: filtration et séchage

● Exigences relatives à l'environnement de fonctionnement de l'équipement

Température ambiante maximale: 45 °C

Température ambiante minimale: -10 °C

Humidité relative: < 67%

● Consommation d'énergie et de supports (consommation d'énergie et de supports pendant le fonctionnement normal de l'équipement est indiquée au tableau 2-1)

Tableau 2-1 Consommation d'énergie et de supports calculée par théorie

1.1utilisation du dispositif

Principalement utilisé pour la culture de lingots d'aluminium et d'alliages d'aluminium.

1.2variété et spécifications des produits de sciage

● Type d'alliage: alliage d'aluminium de série 1 × × × -7 × × ×

1.3principales caractéristiques de l'unité de sciage

Consommation de matériaux réduite/efficacité de sciage élevée/coûts d'exploitation faibles/protection de la sécurité à pleine gamme/économie d'énergie.

Principaux paramètres techniques de l'équipement

La norme d'exécution de l'équipement

Conditions techniques générales de coupe des métaux GB / T 9061-2006

Conditions techniques générales pour le soudage par découpe de métaux JB / T 9873-1999

L'équipement doit être équipé d'un dispositif de détection de la pollution atmosphérique.

Test d'exactitude de la partie 3 du plan de scie à ruban horizontal JBT4318.3-2002

Les conditions techniques pour le lit de scie à bande horizontale partie 4 JBT4318.4-2002

Conditions techniques générales pour le système hydraulique de découpe des métaux JB / T10051-1999

Machines et équipements électriques industriels, première partie des conditions techniques générales GB/T 5226.1

Protection de la sécurité des machines GB 16454

Système électrique GB 5226.1

Équipement Tous les composants et divers instruments de divers instruments sont tous des unités (Si); les principaux composants de l'équipement comprennent des dispositifs mécaniques, électriques et électroniques,sont des garanties de sécurité fiables pour prévenir les dommages causés par des erreurs ou des accidents accidentels.

Composition du dispositif et description des caractéristiques

Conditions techniques générales de coupe des métaux GB / T 9061-2006

Conditions techniques générales pour le soudage par découpe de métaux JB / T 9873-1999

L'équipement doit être équipé d'un dispositif de détection de la pollution atmosphérique.

Test d'exactitude de la partie 3 du plan de scie à ruban horizontal JBT4318.3-2002

Les conditions techniques pour le lit de scie à bande horizontale partie 4 JBT4318.4-2002

Conditions techniques générales pour le système hydraulique de découpe des métaux JB / T10051-1999

Machines et équipements électriques industriels, première partie des conditions techniques générales GB/T 5226.1

Protection de la sécurité des machines GB 16454

Système électrique GB 5226.1

Équipement Tous les composants et divers instruments de divers instruments sont tous des unités (Si); les principaux composants de l'équipement comprennent des dispositifs mécaniques, électriques et électroniques,sont des garanties de sécurité fiables pour prévenir les dommages causés par des erreurs ou des accidents accidentels.

Composition du dispositif et description des caractéristiques

Profil de composition des équipements:

L'équipement est composé d'une scie à ruban de scie, d'un système hydraulique, d'un lubrifiant de refroidissement à ruban de scie, d'un dispositif de transport de copeaux, d'un bouclier de sécurité, d'un système de commande électrique et d'automatisation,et autres.

3.1 Serre à sciage

● La scie à courroie est composée d'une base, d'une tronçonneuse, d'une roue de scie, d'une partie de transmission, d'un système d'alimentation, d'une partie de lit, d'un mécanisme de tension de bande, d'un bras et de mécanismes de roue de guidage gauche et droite.

● Base et partie de scie: la lame est soudée et traitée avec une feuille d'acier et est traitée à nouveau au feu.belle apparence;

● section de la roue de scie: elle est faite de plaque d'aluminium dur importé (7075-T61) et est finie, et la jante est passée à travers un sac de caoutchouc vulcanisé.la roue de scie fonctionne avec une correction d'équilibre en douceur, tournant en douceur et longue durée de vie.

● Section de transmission: entraînée par le moteur variable Datong, par la structure de poulie synchrone, la puissance est transmise à la poulie active et la courroie de scie fonctionne à grande vitesse.L'efficacité de la transmission est élevée et stable. La vitesse est de 500-2000m / min, la plage de vitesse est grande, et peut être adaptée à la scie de coupe d'une variété de grades d'alliage d'aluminium;

● Système d'alimentation: le système d'alimentation est entraîné par une pression hydraulique et la vitesse d'alimentation est de 0 à 2 m/min, régulation de vitesse sans pas.

● Ascension de la scie: utilisation d'une double colonne d'inclinaison et d'une structure de glissement linéaire comme orbite de levage, guidage à deux brins sur le côté d'entraînement du ruban de scie, et le côté de serrage du ruban de scie adopte un guide à un seul brins.La diapositive linéaire est HGW45 / HGW35.

● Couchette: la table de lit est en HT300.en définissant ainsi la course du matériau de scie pour assurer la stabilité de la scie.

● Mécanisme de tension de la scie: le mécanisme de tension de la scie est entraîné par action hydraulique, en utilisant la jauge de pression de connexion électrique pour afficher la valeur de tension et avoir une protection de bande cassée;

● Dispositif de guidage à bande de scie: utilisez le groupe gauche et le groupe droit de guidage à bande de scie.étanchéité par carburation de surface, dureté 50-55 heures, est bien résistant à l'usure, et la section de bande est traitée avec le meulage, assurant la précision du guide.qui peut apporter un soutien suffisant au ruban de scie pendant la scieLe moyen de guidage est monté sur le bras fixe et le bras moteur, conçu pour régler la structure, l'armée fixe est conçue comme unmonté sur le curseur, de sorte que les 2 colonnes sont reliées sous la base et le bras de l'armée fixe,la structure du cadre est stable pour fournir un soutien suffisant pour assurer que la scie est souvent en baisse et peut réduire les vibrations.

● Système d'alimentation entièrement automatique: machine à scier à forme entièrement automatique avec lit d'alimentation, avec 1 groupe de pinces hydrauliques sur le lit d'alimentation, après l'alimentation, le matériau de serrage du tampon,par le cylindre hydraulique entraînant la pince d'alimentation sur sa piste Fonction d'alimentation et peut être alimenté plusieurs foisL'avantage est que la fixation entièrement automatique est incontrôlée, aucune intervention manuelle n'est nécessaire.

3.2 système hydraulique

● Objet d'entretien: la bande de scie est tendue, sciée, serrée, mécanisme d'alimentation automatique.

● Principales caractéristiques:

Station de pompage indépendante, contrôle centralisé de la soupape magnétique.

En plus de la connexion du tuyau, un tuyau en acier est connecté et la perte de pression est effectivement réduite.

● Principaux paramètres techniques:

Pression du système 7 MPa

Pression de travail de 5 à 6 MPa

Médium de travail huile hydraulique antimoulin ISO46

Température de travail de 10 °C à 55 °C

Condition de refroidissement refroidisseur éolien

Bruit ≤ 80 dB

3.3 Appareil de lubrification à bande de refroidissement à la scie

● Adoption d'un appareil de refroidissement aérosolique à gaz.

● Il est principalement composé de réservoirs d'huile, de pompes à air, de régulateurs de pouls, de buses, de soupapes électromagnétiques, etc.

● Après que l'appareil ait été entraîné par l'air comprimé, après avoir mélangé l'air et l'huile de refroidissement, pulvériser la partie de la dent de scie de la courroie de scie, faire en sorte que la surface de la surface produise la pellicule d'huile,répartir rapidement la chaleur générée pendant la coupe, assurant ainsi une grande efficacité et une grande précision de surface.

2 Caractéristiques: pulvérisation uniforme, bon effet de refroidissement, amélioration des performances de la scie

Améliorer la durée de vie utile de la lame de scie

Améliorer la douceur de la surface de sciage

Réduire l'usure du système de puce

L'huile de refroidissement est une extraction végétale, non toxique et inoffensive.

3.4 dispositif de transport de puces

● L'intérieur de la scie utilise un curseur pour prendre de l'aluminium et le faire glisser vers l'ascenseur.

● La zone de sciage est guidée et protégée par une feuille métallique, et l'aluminium coupé des scies est introduit dans la pièce.

3.5 Protection de la sécurité

● Protection intégrale, prévention de la pollution par les hélicoptères en aluminium et les éclaboussures de brume d'huile.

● Il y a une porte d'entretien avant et après le bouclier, ce qui est pratique pour l'entretien quotidien et le remplacement de la courroie de scie.la porte ouvre toutes les sources d'alimentation de sortie PLCEn même temps, le signal d'alarme s'affiche sur l'écran tactile et correspond à l'interrupteur correspondant.

3.6 Système de commande électrique et automatisé

● Armoire de commande électrique debout au sol, charge indépendante et bouton d'arrêt immédiat

● Puissance du cabinet de commande AC: 380V / 50Hz 3 phases 4 lignes DC: 24V

● Utilisation d'un contrôleur programmable (PLC) pour effectuer le contrôle du processus et d'une interface humaine programmable (HMI) pour l'entrée de paramètres du processus de production, l'interface homme-machine possède des paramètres,affichage des données, protection par mot de passe des données importantes, alarme de défaut, affichage de défaut, fonctionnalités de diagnostic de défaut.

● L'appareil dispose de fonctions de commande manuelle et automatique.

● Le bouton du disque de fonctionnement de l'appareil utilise un bouton Schneider, imperméable à l'eau et à la poussière, sauf qu'il y a une instruction symbolique et affichée en couleur.

● Port de communication réservé pour ordinateur.

● Conception de séparation avec boîte de commande électrique (imperméable à l'eau)

7.5 Environnement de travail des équipements: nécessite la stabilité à long terme des machines-outils dans les environnements de travail suivants:

7.5.1 Puissance: AC380V ± 10%, 50 Hz ± 1 Hz.

7.5.2 Température ambiante: 5 ~ 40 °C.

7.5.3 Humidité relative: < 85%.

7.5.4 Pression d'air comprimé: 0,5 à 0,8 MPa.

7.6 Sécurité des équipements

7.17.1 L'équipement doit être équipé d'une protection contre la surcharge, de dispositifs de protection individuelle et de boutons d'arrêt d'urgence.

7.17.2 L'équipement doit être disponible pendant plus de 16 heures sans panne.
