Scies à ruban CNC à économie d'énergie coupant l'alliage d'aluminium 500-2000m/min

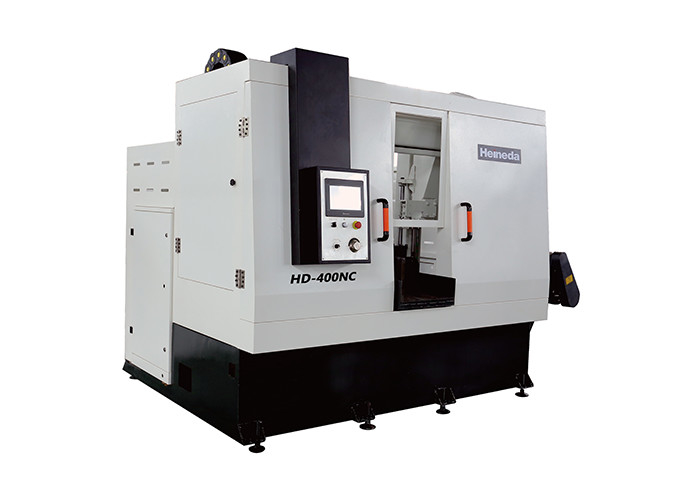

La bande horizontale à grande vitesse de HD-400NC a vu l'alliage d'aluminium de coupe de machine

Description de produit

Cette machine peut a vu de diverses barres rondes en aluminium d'alliage de lingot et d'aluminium. Elle a les avantages de la grande vitesse, du rendement élevé et haut de l'objet coupant l'exactitude.

Le servo de alimentation de bride mécanisme de longueur constante se compose d'acier de section et de plat moyen soudés, gâchés et sablés, et alors usinés et assemblés. Type bride hydraulique de centrage synchrone bi-directionnelle de vue, qui peut maintenir jusqu'à 380 dans des tiges rondes et adopte la tige bi-directionnelle de vis. le moteur de /Hydraulic pour réaliser centrer et maintenir l'action, l'alimentation et le classement par taille est accompli par le moteur servo de vitesse/vis linéaire de groupe de rail de glissière/boule, et a les fonctions du début lent et de l'arrêt lent, et la course maximum.

Le système servo d'alimentation d'ascenseur d'arc de scie se compose de moteur servo de la vitesse 2.0kw, de mécanisme de guide de double-colonne, de rail linéaire de glissière/de glisseur/de vis de boule et de cylindre auxiliaire d'ascenseur hydraulique.

La roue de guide de ceinture de scie adopte supérieur et les ensembles inférieurs de rouleaux de précision de guide et d'acier de tungstène gauches et droits ont vu la roue de support. Elle peut atteindre 55HRC, avec la résistance à l'usure élevée de guide, et la roue de soutien de l'acier de tungstène a vu soutient principalement la résistance pendant le processus sciant et la surface de contact de la ceinture sciante est uniforme en courant à la grande vitesse.

Paramètres techniques principaux d'équipement

●Capacité sciante maximum : 400 (millimètre)

400x400

●Diamètre de Sawlers : série 2 de φ700 X (millimètre)

●Vitesse de rapprochement : 500 | 2000 m/minute (vitesse variable de fréquence)

●Vitesse d'alimentation de Sawdow : 100 | 2000mm/minute (ajustée selon les matériaux et les caractéristiques sciants)

●Taille millimètre de bande de scie : 7050L × 1.1t du × 34W (l'alliage dur a vu)

●Coupure de l'épaisseur millimètre : ≤ 2

●Prenez la pente : ° ≤0.5

●Exactitude de réparation millimètre de longueur : ± 1

●Scier n'est pas à plat millimètre : <>

●La vie m2 de bande de scie : 50-150

●Μm d'aspérité de scie : ≤ 50

●Coupure de cm2 de taux/minute : 500 | 1500 (coupant l'unité d'efficacité, coupant la section transversale dans le temps d'unité)

●Index de bruit : ≤ 85dB

●Type de bande de scie : tendeur hydraulique menteur simple/relaxation

●Mode d'insertion : commande hydraulique

Taille au sol fonctionnante de paragraphe : 770mm

●Sécurité :

La courroie cassée est tension détectrice de pression, et la pression est anormale, le dispositif pneumatique de frein hydraulique, le voyage de scie arrête la rotation.

Le bullfin est adopté par la protection actuelle de surcharge.

Le bras de ceinture de scie a une fonction de protection de collision.

1,1 nom d'équipement

Unité sciante de zigza horizontal à grande vitesse de tige de rond de HD-400NC

utilisation de 1,2 dispositifs

Principalement utilisé pour la culture de l'alliage de lingot et d'aluminium en aluminium.

variété sciante et caractéristiques de 1,3 produits

●Type d'alliage : 1 alliage d'aluminium de série de ××× du ××× -7

1,5 caractéristiques principales d'unité sciante

Consommation matérielle moins/haute sciante d'efficacité/frais d'exploitation bas/gamme complète protection de sécurité/économie d'énergie. Protection de l'environnement

1,6 conditions et consommation de médias d'énergie

●Conditions de médias d'énergie

Puissance : courant alternatif triphasé

Tension : ± 10% d'AC380V

Fréquence : 50Hz ± 2%

●Air comprimé : Air comprimé industriel général

Pression atmosphérique : 0,4 MPA | 0,6 MPA (point d'accès de source d'air d'équipement soi-même a le filtre de régulation de pression)

Trafic aérien : ≥ 3 m³/h

Qualité de l'air : Filtration et séchage

●Conditions d'environnement d'opération d'équipement

La température ambiante la plus élevée : 45 ° C

Température ambiante minimum : -10 ° C

Hygrométrie : <67>

●Consommation d'énergie et de médias (la consommation de l'énergie et des médias pendant le fonctionnement normal de l'équipement est montrée dans le tableau 2-1)

Énergie du tableau 2-1 et consommation de médias calculée par théorie

La norme d'exécution d'équipement

Métal coupant les états techniques généraux gigaoctet/T 9061-2006

Conditions techniques générales pour le métal coupant JB de soudure/T 9873-1999

Paramètres horizontaux JBT4318.2-2002 de la partie de lit de scie de bande

Test de précision horizontal de la partie de lit de scie de bande JBT4318.3-2002

États techniques horizontaux JBT4318.4-2002 de la partie de lit de scie de bande

Conditions techniques générales pour le métal coupant le circuit hydraulique JB/T10051-1999

Outillage industriel et matériel électrique, la première partie des conditions techniques généraux gigaoctet/T 5226,1

Protection gigaoctet 16454 de sécurité de machine

Système électrique gigaoctet 5226,1

L'équipement tous les composants et divers instruments de divers instruments sont toutes les unités des unités (SI) ; les composantes principales de l'équipement incluent mécanique, élém. élect. et les appareils électroniques, sont des garanties fiables de sécurité pour empêcher des dommages aux erreurs ou aux accidents accidentels.

Affichage de produit

Profil d'entreprise
Connu en tant que fournisseur sciant précis de plan de machine, Heineda develûped de l'équipement traditionnel, machines de semi-autocontrol aux machines automatiques de commande numérique et est possédé de au-dessus de 100 types d'auto- - équipement anddeveloped recherché. À la fabrication des machines sciantes précises de l'aluminium, les produits de Heineda ont le wonrecognition d'une série de fabriquants d'équipement d'aviation, militaires et civils sur le marché de continent de la Chine.

Heineda dépend du centre de recherche et développement dans la ville de Xinbei, Taïwan, transforme l'analyse en marketdemands et technologies de pointe à tout moment et apporte l'amélioration constante en technologies d'andapplication de processus de fabrication ; adopte le concept d'entreprise « de l'innovation viable, des affaires éternelles » et de l'objectif de la satisfaction 100% de client et favorise le développement de l'industrie de la Chine.
