la bande de coupe en métal de commande numérique par ordinateur de 400mm a vu HD-400NC horizontal

Scie à ruban de coupe en métal CNC 400mm/scie à ruban horizontale CNC HD-400NC

Scie à ruban horizontale haute vitesse à barre ronde en lingot d'aluminium HD-400NC

Description du produit

1.1 Nom de l'équipement

Unité de sciage en zigza horizontal à grande vitesse à tige ronde HD-400NC

1.2 utilisation de l'appareil

Principalement utilisé pour la récolte de lingots d'aluminium et d'alliages d'aluminium.

1.3 variété et spécifications des produits de sciage

● Type d'alliage : alliage d'aluminium série 1 ××× -7 ×××

1.4 Principaux paramètres techniques de l'équipement

● Capacité de sciage maximale : 400 (mm)

400x400

● Diamètre des scies : φ700 x 2 ronds (mm)

● Vitesse de scie : 500 ~ 2000 m/min (vitesse à fréquence variable)

● Vitesse d'avance de la scie : 100 ~ 2000 mm/min (ajustée en fonction des matériaux de sciage et des spécifications)

● Taille du ruban de scie mm : 7050L × 34W × 1,1t (scie en alliage dur)

● Épaisseur de coupe mm : ≤ 2

● Prendre la pente : ≤0,5°

● Précision de fixation de la longueur mm : ± 1

● Le sciage n'est pas plat mm : <± 0,5

● Durée de vie de la bande de scie m2 : 50-150

● Rugosité de la surface de la scie μm : ≤ 50

● Taux de coupe cm2/min : 500 ~ 1 500 (unité d'efficacité de coupe, section transversale de coupe dans l'unité de temps)

● Indice de bruit : ≤ 85dB

● Type de ruban de scie : tendeur hydraulique / détente simple

● Mode d'insertion : entraînement hydraulique

Paragraphe de travail Hauteur au sol : 770 mm

● Sécurité :

La sangle cassée détecte la pression de tension et la pression est anormale, le dispositif de freinage hydraulique pneumatique, le déclenchement de la scie arrête la rotation.

Le bullfin est adopté par une protection contre les surcharges de courant.

Le bras supérieur de la bande de scie a une fonction de protection contre les collisions.

1.5 principales caractéristiques de l'unité de sciage

Consommation de matériaux réduite/efficacité de sciage élevée/coûts d'exploitation faibles/gamme complète de protection de sécurité/économie d'énergie. Protection de l'environnement

1.6 Exigences et consommation des médias énergétiques

● Conditions des milieux énergétiques

Alimentation : alimentation CA triphasée

Tension : AC380V ± 10 %

Fréquence : 50 Hz ± 2 %

● Air comprimé : Air comprimé industriel général

Pression de l'air : 0,4 MPa ~ 0,6 MPa (l'équipement lui-même, le point d'accès à la source d'air est doté d'un filtre de régulation de pression)

Trafic aérien : ≥ 3 m³/heure

Qualité de l'air : Filtration et séchage

● Exigences en matière d'environnement de fonctionnement de l'équipement

La température ambiante la plus élevée : 45°C

Température ambiante minimale : -10°C

Humidité relative : <67 %

● Consommation d'énergie et de médias (la consommation d'énergie et de médias pendant le fonctionnement normal de l'équipement est indiquée dans le tableau 2-1)

Tableau 2-1 Consommation d'énergie et de médias calculée selon la théorie

La norme d’exécution des équipements

Conditions techniques générales de découpe des métaux GB/T 9061-2006

Conditions techniques générales de soudage par découpe des métaux JB/T 9873-1999

Lit de scie à ruban horizontal, partie 2, paramètres JBT4318.2-2002

Lit de scie à ruban horizontal, partie 3, test de précision JBT4318.3-2002

Lit de scie à ruban horizontal, partie 4, conditions techniques JBT4318.4-2002

Conditions techniques générales du système hydraulique de coupe des métaux JB / T10051-1999

Machines industrielles et équipements électriques, première partie des conditions techniques générales GB/T 5226.1

Protection de sécurité des machines GB 16454

Système électrique GB 5226.1

Équipement Tous les composants et divers instruments de divers instruments sont tous des unités (Si) ; les principaux composants de l'équipement comprennent des dispositifs mécaniques, électriques et électroniques, qui constituent des garanties de sécurité fiables pour éviter tout dommage dû à des erreurs ou à des accidents accidentels.

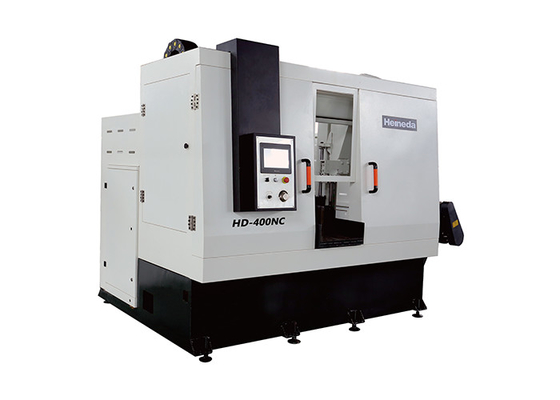

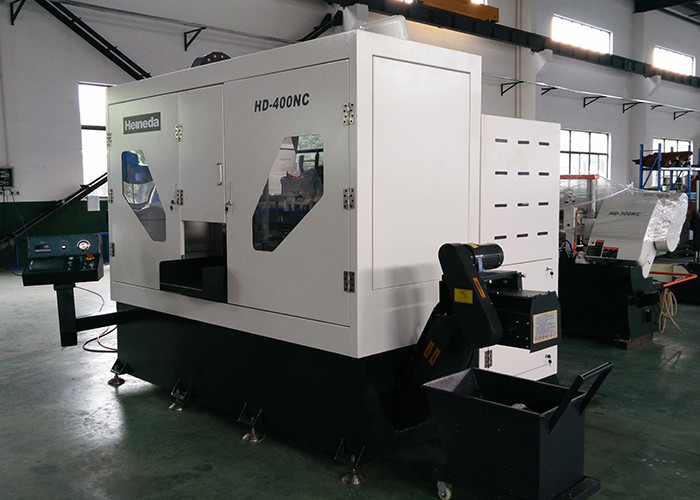

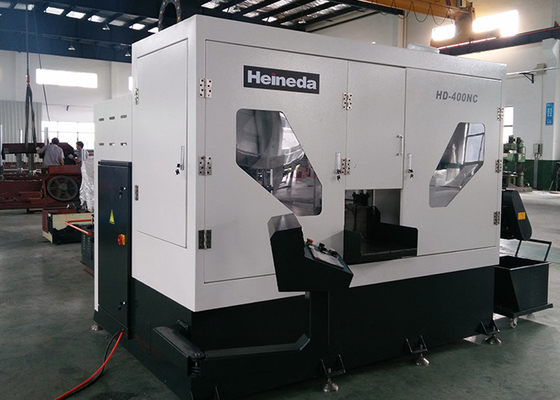

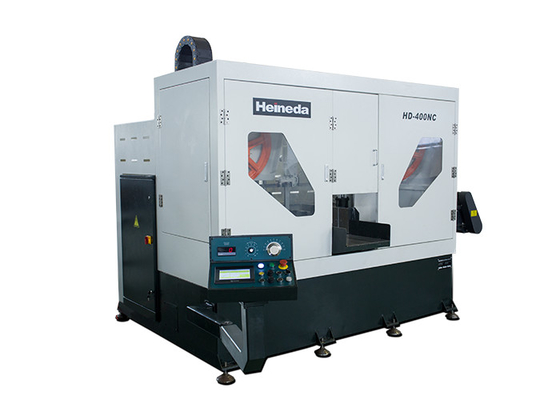

Affichage du produit

FAQ

Q : Êtes-vous fabricant ?
R : Oui, nous avons notre propre usine et nous promettons des ventes directes à un prix compétitif. Bienvenue à visiter notre usine à tout moment.

Q : Puis-je obtenir une machine selon mes propres besoins ?
R : Bien sûr. Nous acceptons les OEM et ODM.

Q : C’est la première fois que j’utilise ce type de machine, est-ce facile à utiliser ?
R : Il existe un guide vidéo qui montre comment utiliser la machine et un manuel d'instructions en anglais qui vous est envoyé avec la machine. Si vous avez encore des questions, nous vous fournirons un guide professionnel gratuit jusqu'à ce que vous puissiez bien utiliser la machine.

Si vous n'avez pas trouvé la machine dont vous avez besoin, n'hésitez pas à nous contacter également. Nous ferons de notre mieux pour vous donner la meilleure suggestion.
