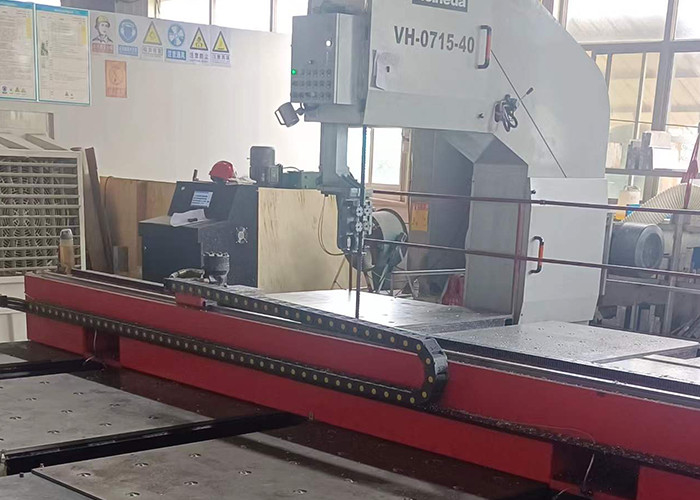

Machine à ruban verticale haute vitesse VH0715
Présentation de l'équipement
Modèle : VH0715 Haute vitesse de sciage vertical
▲ VH signifie modèle de machine à ruban de sciage vertical de la société Heineda.
▲ 715 représente la capacité de sciage de la machine de sciage
Hauteur de sciage maximale 700 mm ;
Largeur de sciage maximale 150 mm ;
La profondeur de gorge de sciage maximale est de 580 mm.
Si un étau est ajouté dans la portée de la table de travail, une coupe en diagonale peut être effectuée.
Les principaux paramètres techniques
| Nom du projet |
Machine à ruban vertical haute vitesse VH0715 |
| capacité de sciage |
Hauteur de gorge : 700 mm, Profondeur de gorge : 580 mm |
| Vitesse de la bande de scie |
500～2000m/min (régulation de vitesse par conversion de fréquence) |
| Spécifications de la bande de scie |
34 largeur X 1,1 épaisseur X 5560 longueur (mm) |
| Méthode de tension de la bande de scie |
Tension automatique hydraulique |
| Guide de bande de scie |
Pince à rouleaux réglable, support en acier tungstène pour le dos de la scie |
| Spécifications de la poulie de scie |
Diamètre 630, 7075T651, anodisé dur |
| Spécifications de l'arc de scie |
Soudage d'assemblage de tôles Q235, traitement de détente, usinage de précision, pesant environ 2 tonnes |
|
Moteur de bande de scie
|
11KW TECO |
| Moteur hydraulique |
0,75 KW (Taïwan) |
| Méthode de refroidissement de la bande de scie |
Système de refroidissement par brouillard d'huile sous pression d'air quasi sec |
| Capacité d'huile hydraulique |
50L (station hydraulique indépendante) |
| Exigences d'alimentation |
380V X 3 Phases X 50Hz |
| Boîtier de distribution |
Boîtier de distribution indépendant (IP55), situé sur le côté de la machine |
| Boîtier de commande |
Conception et avant de la machine, actionné avec des boutons et des boutons de réglage de vitesse |
| Verticalité de la scie |
≤0,5 mm
|
| Planéité de précision |
≤0,5 mm
|
Composition et caractéristiques de l'équipement
La scie à ruban est principalement composée d'un bâti de scie, d'une base, d'une roue de scie, d'une partie de transmission, d'un groupe de roues de guidage de bande de scie, d'un convoyeur de déchets, d'un système hydraulique et d'un système de commande électrique.
Description des pièces principales de la scie à ruban verticale VH0715
La scie à ruban est principalement composée d'un bâti de scie, d'une roue de scie, d'une partie de transmission, d'un groupe de roues de guidage de bande de scie, d'un convoyeur de déchets, d'un système hydraulique et d'un système de commande électrique.
La partie roue de scie est fabriquée en plaque d'aluminium étirée 7075T6, anodisée dur. Après traitement, elle est corrigée par équilibrage dynamique, avec de bonnes performances, des propriétés mécaniques élevées, et peut supporter des charges de haute vitesse et de haute tension.
La partie transmission est entraînée par le moteur à conversion de fréquence TECO pour entraîner la poulie active en rotation, entraînant ainsi la bande de scie à fonctionner à haute vitesse. La vitesse de la bande de scie est ajustée par le convertisseur de fréquence pour contrôler les révolutions de sortie du moteur, et est affichée par le compteur numérique.
Les roulements du jeu de roues de bande de scie et les roulements des pièces clés sont tous des produits NSK.
Le fin de course est utilisé pour détecter si la tension est anormale, et la machine s'arrête automatiquement en cas d'anomalie. La roue passive adopte un frein électromagnétique. En cas d'anomalie, la pression stable agit sur le disque de frein pour contrôler la rotation de la roue de scie.
La partie hydraulique adopte une station de pompage indépendante et est contrôlée par une électrovanne centralisée. Les électrovannes sont toutes des produits taïwanais. À l'exception des pièces qui doivent être connectées avec des tuyaux, toutes sont connectées par des tuyaux en acier pour réduire efficacement la perte de pression.
Le mécanisme de transmission de la machine de sciage est précisément équilibré et corrigé pour minimiser les vibrations et garantir que la bande de scie ne se casse pas facilement.
Le guide de la bande de scie adopte des rouleaux de serrage, un jeu en haut et l'autre, les rouleaux sont en acier allié, et sont rectifiés avec précision après traitement de nitruration de surface, avec une haute précision et une bonne résistance à l'usure.
Le rouleau d'entraînement du convoyeur de déchets est conçu avec un arbre plein pour assurer aucune rupture en utilisation normale ; le roulement du rouleau adopte un roulement étanche des deux côtés pour éviter l'entrée de copeaux d'aluminium et améliorer la durée de vie.
Service Heineda
Pour les produits fabriqués par l'équipement sous contrat, Hantian coopérera avec le client pour identifier et tester la qualité de l'équipement pendant la période d'acceptation de l'équipement.
La création d'un entrepôt de pièces.
Introduction au service en usine
Service de visite de retour gratuit et régulier
Projet clé en main complet (processus, gestion, maintenance, formation, production)
Établir un système de maintenance à trois niveaux.
Service de mise à niveau logicielle gratuite.
