| Modèle: | KT9050-HP | Vitesse de ceinture de scie: | 500~2000m/min (règlement de vitesse de conversion de fréquence) |
|---|---|---|---|
| capacité sciante: | Taille de gorge : 900mm, profondeur de gorge : 580mm | moteur hydraulique: | 0,75 kilowatts (Taïwan) |
| Moteur de bande de scie: | 11KW TECO | Méthode de tension de ceinture de scie: | Tendre automatique hydraulique |
| Mettre en évidence: | la bande verticale en métal de 900mm a vu,La machine verticale de scie de bande a informatisé,La scie verticale de bande en métal a informatisé |
||

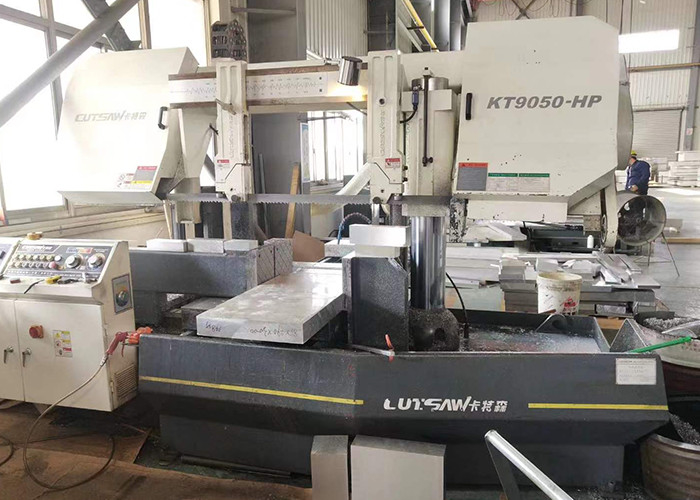

La bande de KT9050-HP a vu que la bande verticale à grande vitesse a vu la scie verticale de bande
Aperçu d'équipement
Modèle : La bande verticale à grande vitesse de KT9050-HP a vu
Hauteur sciante maximum 900mm ;
Largeur sciante maximum 500mm ;
La profondeur sciante maximum de gorge est 580mm.
Si une bride est ajoutée à portée de l'établi, la coupe diagonale peut être exécutée.
Les paramètres techniques principaux
| Nom de projet | La bande verticale à grande vitesse de KT9050-HP a vu |
| capacité sciante | Taille de gorge : 900mm, profondeur de gorge : 580mm |
| Vitesse de ceinture de scie | 500~2000m/min (règlement de vitesse de conversion de fréquence) |
| Caractéristiques de bande de scie | 34 largeurs X 1,1 longueur de l'épaisseur X5560 (millimètres) |
| Méthode de tension de ceinture de scie | Tendre automatique hydraulique |
| Manière de guide de ceinture de scie | Le rouleau réglable maintenant, a vu de retour l'appui d'acier de tungstène |
| Caractéristiques de poulie de scie | Diamètre 630, 7075T651, dur anodisé |
| Caractéristiques d'arc de scie | Soudure de groupe de la plaque d'acier Q235, traitement de détente, usinage de précision, pesant environ 2 tonnes |
|
Moteur de bande de scie |
11KW TECO |
| moteur hydraulique | 0,75 kilowatts (Taïwan) |
| Méthode de refroidissement de ceinture de scie | système de refroidissement de pression atmosphérique de brouillard d'huile Quasi-sec |
| capacité d'huile hydraulique | 50L (station hydraulique indépendante) |
| Alimentation électrique | phase 3 X 50Hz de 380V X |
| Boîte de distribution | Boîte de distribution indépendante (IP55), située du côté de la machine |
| Boîte d'opération | Conception et avant de la machine, actionnés avec des boutons et des boutons de contrôle de vitesse |
| Verticality de scie |
≤0.5mm |
| Planéité d'exactitude |
≤0.5mm |
Composition et caractéristiques en équipement
La bande a vu se compose principalement de cadre de scie, de base, de roue de scie, de pièce de transmission, de groupe de roue de guide de ceinture de scie, de convoyeur de rebut, de circuit hydraulique, et de système de contrôle électrique.
La description des parties principales de la bande verticale a vu KT9050-HP
La bande a vu se compose principalement de cadre de scie, de roue de scie, de pièce de transmission, de groupe de roue de guide de ceinture de scie, de convoyeur de rebut, de circuit hydraulique, et de système de contrôle électrique.
La pièce de roue de scie est faite de 7075T6 a étiré le plat en aluminium, dur anodisé. Après traitement, elle est corrigée par l'équilibre dynamique, avec la bonne représentation, les propriétés mécaniques élevées, et peut résister aux charges à grande vitesse et à haute résistance.
La pièce de transmission est conduite par le moteur de conversion de fréquence de TECO pour conduire la poulie active pour tourner, conduisant de ce fait la ceinture de scie pour courir à la grande vitesse. La vitesse de la ceinture de scie est ajustée par le convertisseur de fréquence pour commander les révolutions de sortie du moteur, et est montrée par le multimètre numérique.
Toutes de scie de ceinture de roue d'ensemble d'incidence et de partie fondamentale les incidences sont faites de produits de NSK.
Le commutateur de voyage est utilisé pour détecter si la tension est anormale, et la machine s'arrêtera automatiquement si l'anomalie est anormale. La roue passive adopte le frein électromagnétique. Quand l'anomalie se produit, les actes stables de pression sur le disque de frein pour commander la rotation de la roue de scie.
La partie hydraulique adopte une station de pompage indépendante et est commandée par une vanne électromagnétique centralisée. Toutes les vannes électromagnétiques sont faites de produits de Taïwan. Excepté les pièces qui doivent être reliées aux tuyaux, elles toutes sont reliées par des tuyaux d'acier pour réduire effectivement la perte de pression.
Le mécanisme de transmission de la machine sciante est avec précision équilibré et corrigé pour réduire au minimum la vibration et pour s'assurer qu'il n'est pas facile casser la ceinture de scie.
La pièce de guide de la bande de scie adopte maintenir des rouleaux, un réglé au dessus et l'autre, les rouleaux sont faits d'acier allié, et sont au sol de précision après le traitement extérieur de nitruration, avec la haute précision et la bonne résistance à l'usure.
Le rouleau d'entraînement du convoyeur de rebut est conçu avec un axe solide pour n'assurer aucune rupture pendant l'utilisation normale ; le roulement à rouleaux adopte l'incidence scellée double face pour éviter l'entrée des puces en aluminium et pour améliorer la durée de vie.
Service de Hantian
Pour les produits fabriqués par l'équipement de contrat, Hantian coopérera avec le client à identifier et examiner la qualité de l'équipement au cours de la période d'acceptation d'équipement.
L'établissement de l'entrepôt de pièces.
Introduction en usine de service
Service de retour libre régulier de visite
Projet clés en main complet (processus, gestion, entretien, formation, production)
Établissez un système d'entretien à trois nivaux.
Service de mise à jour de logiciel gratuit.
Proposition pour des plans préliminaires de construction.
A obtenu un certain nombre de certificats de brevet
