| capacité sciante: | Taille de gorge : 400mm, profondeur de gorge : 580mm | moteur hydraulique: | 0,75 kilowatts (Taïwan) |
|---|---|---|---|
| Moteur de bande de scie: | 11KW TECO | Méthode de tension de ceinture de scie: | Tendre automatique hydraulique |
| Verticality de scie: | ≤0.5mm | Nom de projet: | La bande VH500 verticale à grande vitesse a vu |
| Mettre en évidence: | scie à ruban en métal de verticale de 400mm,machine de scie à ruban en métal de 400mm,Scie à ruban verticale à grande vitesse en métal |
||

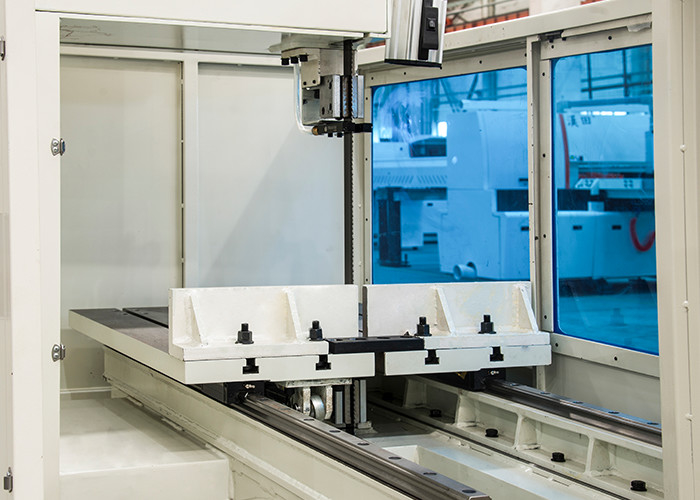

La scie à ruban verticale à grande vitesse VH500 convient au sciage de divers profils
Aperçu de l'équipement
Hauteur de sciage maximale Φ400mm ;
Largeur de sciage maximale 500 mm ;
La profondeur maximale de la gorge de sciage est de 580 mm.
Si une pince est ajoutée dans le cadre de l'établi, une coupe diagonale peut être effectuée.
Modèle : Scie à ruban verticale à grande vitesse VH500
▲ VH représente le modèle de scie à ruban verticale de la société Heineda.
▲ 500 représente la capacité de sciage de la machine à scier
Service Heineda
Pour les produits fabriqués par l'équipement contractuel, Heineda coopérera avec le client pour identifier et tester la qualité de l'équipement pendant la période d'acceptation de l'équipement.
La mise en place d'entrepôt de pièces.
Présentation du service en usine
Service régulier de visite de retour gratuit
Projet clé en main complet (procédé, gestion, maintenance, formation, production)
Mettre en place un système de maintenance à trois niveaux.
Service gratuit de mise à niveau du logiciel.
Proposition de plans de construction préliminaires.
Rendus d'équipement
Les principaux paramètres techniques
| Nom du projet | Scie à ruban verticale à grande vitesse VH500 |
| capacité de sciage | Hauteur de gorge : 400 mm, profondeur de gorge : 580 mm |
| Vitesse de la bande de scie | 500～2000m/min (régulation de vitesse de conversion de fréquence) |
| Spécifications du ruban de scie | 34 largeur X 1.1 épaisseur X5560 longueur (mm) |
| Méthode de tension de la courroie de scie | Tension automatique hydraulique |
| Voie de guidage de la courroie de scie | Serrage à rouleaux réglable, support en acier au tungstène à dos scié |
| Spécifications de la poulie de scie | Diamètre 630, 7075T651, anodisé dur |
| Spécifications de l'arc de scie | Soudage de groupe de plaques d'acier Q235, traitement anti-stress, usinage de précision, pesant environ 2 tonnes |
|
Moteur à ruban de scie |
11KW TECO |
| moteur hydraulique | 0,75 KW (Taïwan) |
| Méthode de refroidissement de la bande de scie | Système de refroidissement par brouillard d'huile à pression d'air quasi-sec |
| capacité d'huile hydraulique | 50L (station hydraulique indépendante) |
| Exigences d'alimentation | 380V X 3 phases X 50Hz |
| Boîte de distribution | Boîtier de distribution indépendant (IP55), situé sur le côté de la machine |
| Boîte d'opération | Conception et face avant de la machine, actionnées avec des boutons et des boutons de contrôle de la vitesse |
| Verticalité de la scie |
≤0.5mm |
| Planéité de précision |
≤0.5mm |
Composition et caractéristiques des équipements
La scie à ruban est principalement composée d'un cadre de scie, d'une base, d'une roue de scie, d'une pièce de transmission, d'un groupe de roues de guidage de courroie de scie, d'un convoyeur de déchets, d'un système hydraulique et d'un système de commande électrique.
Description des pièces principales de la scie à ruban verticale VH500
La scie à ruban est principalement composée d'un châssis de scie, d'une roue de scie, d'une pièce de transmission, d'un groupe de roues de guidage de courroie de scie, d'un convoyeur de déchets, d'un système hydraulique et d'un système de commande électrique.
La partie roue de scie est en tôle d'aluminium étirée 7075T6, anodisée dure.Après traitement, il est corrigé par un équilibre dynamique, avec de bonnes performances, des propriétés mécaniques élevées et peut résister à des vitesses élevées et à des charges de traction élevées.
La partie transmission est entraînée par le moteur de conversion de fréquence TECO pour entraîner la poulie active en rotation, entraînant ainsi la courroie de scie à tourner à grande vitesse.La vitesse de la courroie de scie est ajustée par le convertisseur de fréquence pour contrôler les révolutions de sortie du moteur et est affichée par le compteur numérique.
Le roulement du jeu de roues de la courroie de scie et les roulements des pièces clés sont tous fabriqués à partir de produits NSK.
L'interrupteur de déplacement est utilisé pour détecter si la tension est anormale, et la machine s'arrêtera automatiquement si l'anomalie est anormale.La roue passive adopte un frein électromagnétique.En cas d'anomalie, la pression stable agit sur le disque de frein pour contrôler la rotation de la roue de scie.
La partie hydraulique adopte une station de pompage indépendante et est contrôlée par une électrovanne centralisée.Les électrovannes sont toutes fabriquées à partir de produits taïwanais.À l'exception des pièces qui doivent être reliées par des tuyaux, elles sont toutes reliées par des tuyaux en acier pour réduire efficacement les pertes de charge.
Le mécanisme de transmission de la machine à scier est équilibré et corrigé avec précision pour minimiser les vibrations et garantir que la courroie de scie ne se brise pas facilement.
La partie guide du ruban de scie adopte des rouleaux de serrage, un ensemble en haut et l'autre, les rouleaux sont en acier allié et sont rectifiés avec précision après traitement de nitruration de surface, avec une grande précision et une bonne résistance à l'usure.
Le rouleau d'entraînement du convoyeur à déchets est conçu avec un arbre solide pour éviter toute rupture lors d'une utilisation normale ;le roulement à rouleaux adopte un roulement scellé double face pour éviter l'entrée de copeaux d'aluminium et améliorer la durée de vie.
Obtention de plusieurs brevets
