380V 3 profondeur verticale de coupure en acier 580mm de gorge de scie à ruban de la phase 50Hz

La profondeur de coupe maximale de la scie à ruban verticale VH600 est de 580 mm

Aperçu de l'équipement
Modèle : Scie à ruban verticale à grande vitesse VH600
▲ VH représente le modèle de scie à ruban verticale de la société Heineda.
▲ 600 représente la capacité de sciage de la machine à scier
Hauteur de sciage maximale Φ400mm ;
Largeur de sciage maximale 600 mm ;
La profondeur maximale de la gorge de sciage est de 580 mm.
Si une pince est ajoutée dans le cadre de l'établi, une coupe diagonale peut être effectuée.

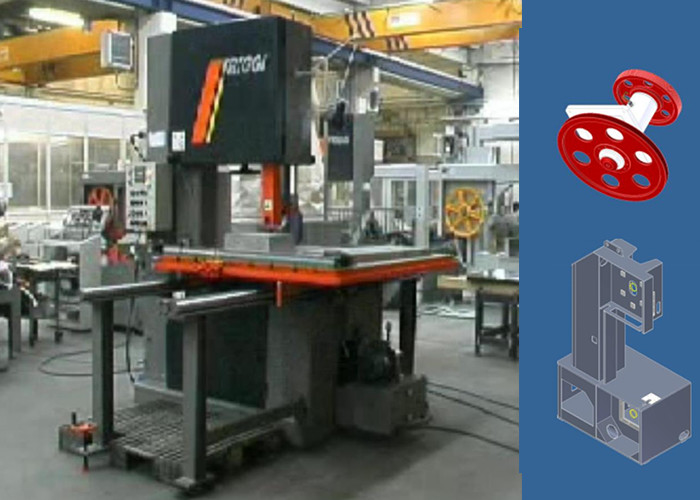

Rendus d'équipement

Les principaux paramètres techniques

Composition et caractéristiques des équipements

La scie à ruban est principalement composée d'un cadre de scie, d'une base, d'une roue de scie, d'une pièce de transmission, d'un groupe de roues de guidage de courroie de scie, d'un convoyeur de déchets, d'un système hydraulique et d'un système de commande électrique.

Description des pièces principales de la scie à ruban verticale VH600
La scie à ruban est principalement composée d'un châssis de scie, d'une roue de scie, d'une pièce de transmission, d'un groupe de roues de guidage de courroie de scie, d'un convoyeur de déchets, d'un système hydraulique et d'un système de commande électrique.

La partie roue de scie est en tôle d'aluminium étirée 7075T6, anodisée dure.Après traitement, il est corrigé par un équilibre dynamique, avec de bonnes performances, des propriétés mécaniques élevées et peut résister à des vitesses élevées et à des charges de traction élevées.

La partie transmission est entraînée par le moteur de conversion de fréquence TECO pour entraîner la poulie active en rotation, entraînant ainsi la courroie de scie à tourner à grande vitesse.La vitesse de la courroie de scie est ajustée par le convertisseur de fréquence pour contrôler les révolutions de sortie du moteur et est affichée par le compteur numérique.

Le roulement du jeu de roues de la courroie de scie et les roulements des pièces clés sont tous fabriqués à partir de produits NSK.

L'interrupteur de déplacement est utilisé pour détecter si la tension est anormale, et la machine s'arrêtera automatiquement si l'anomalie est anormale.La roue passive adopte un frein électromagnétique.En cas d'anomalie, la pression stable agit sur le disque de frein pour contrôler la rotation de la roue de scie.

La partie hydraulique adopte une station de pompage indépendante et est contrôlée par une électrovanne centralisée.Les électrovannes sont toutes fabriquées à partir de produits taïwanais.À l'exception des pièces qui doivent être reliées par des tuyaux, elles sont toutes reliées par des tuyaux en acier pour réduire efficacement les pertes de charge.

Le mécanisme de transmission de la machine à scier est équilibré et corrigé avec précision pour minimiser les vibrations et garantir que la courroie de scie ne se brise pas facilement.
La partie guide du ruban de scie adopte des rouleaux de serrage, un ensemble en haut et l'autre, les rouleaux sont en acier allié et sont rectifiés avec précision après traitement de nitruration de surface, avec une grande précision et une bonne résistance à l'usure.
Le rouleau d'entraînement du convoyeur à déchets est conçu avec un arbre solide pour éviter toute rupture lors d'une utilisation normale ;le roulement à rouleaux adopte un roulement scellé double face pour éviter l'entrée de copeaux d'aluminium et améliorer la durée de vie.

Service Heineda
Pour les produits fabriqués par l'équipement contractuel, Hantian coopérera avec le client pour identifier et tester la qualité de l'équipement pendant la période d'acceptation de l'équipement.
La mise en place d'entrepôt de pièces.
Présentation du service en usine
Service régulier de visite de retour gratuit
Projet clé en main complet (procédé, gestion, maintenance, formation, production)
Mettre en place un système de maintenance à trois niveaux.
Service gratuit de mise à niveau du logiciel.
Proposition de plans de construction préliminaires.

Exigences électriques, gaz et hydrauliques de l'ensemble de l'équipement

Pièces électriques
Marque de composant électrique 5
Composants électroniques de contrôle : Omron ou Schneider
Exigences d'installation électrique
(1) Interface de communication réservée pour la connexion avec toute la ligne de contrôle.
(2) Toutes les lignes non fixes nécessitent une conception flexible.
(3) Le raccordement électrique des pièces mécaniques à changement rapide doit être débrochable.
(4) Les fils doivent être regroupés dans la goulotte.
(5) Les fils doivent être entièrement protégés pour éviter tout dommage.
(6) Le démarreur et les fils doivent être connectés sous forme de fiches.

Exigences du système de contrôle
(1) L'équipement doit avoir au moins un mode de fonctionnement manuel et un mode de fonctionnement automatique.
(2) Les pièces mobiles doivent être protégées les unes des autres pour éviter la collision de l'équipement lui-même.
(3) Les pannes d'équipement doivent être indiquées en toutes lettres.
(4) L'équipement de fonctionnement doit être équipé d'un panneau de commande.
(5) L'interface utilisateur est affichée sous forme de texte.
(6) Le mode de fonctionnement doit être réglé par des interrupteurs à clé.
(7) Le cycle de test du produit ou cycle de l'équipement est réglable par le programme et confirmé par l'opérateur de l'équipement.

exigences de la voie aérienne
Exigences de la marque pour les composants du système d'air
Composants de la route de Taiwan Yade
Exigences d'installation du système d'air
(1) La connexion entre les composants pneumatiques des composants mécaniques qui réalisent un changement rapide doit être enfichable.
(2) Les canalisations doivent être placées en faisceaux dans les rainures des canalisations.
(3) Le gazoduc doit être entièrement protégé pour éviter tout dommage.
(4) La vanne d'air ne peut pas être placée dans l'armoire de commande et doit être placée dans une position facilement accessible.
(5) Aucune fuite n'est autorisée dans le circuit d'air après l'installation.
(6) Même s'il n'y a qu'une alimentation en air de 4,5 bars, le système pneumatique doit réaliser toutes les fonctions.

pression du système hydraulique
Exigences d'installation du système hydraulique
(1) Les connecteurs hydrauliques des pièces mécaniques qui réalisent un changement rapide doivent être équipés de connecteurs rapides.Pendant le processus de changement de moule, le tuyau hydraulique doit être dépressurisé.
(2) Les tuyaux hydrauliques sont conçus de manière à ce qu'il n'y ait pas de friction pendant l'activité.Si cela ne peut être évité, des mesures de protection appropriées doivent être prises pour les flexibles hydrauliques.
(3) La partie de la canalisation du système hydraulique ne doit pas fuir.
(4) Éviter tout dommage possible au flexible hydraulique.
(5) La vanne hydraulique ne peut pas être placée dans l'armoire de commande électrique et doit être placée dans une position facilement accessible.
(6) La station hydraulique doit être équipée d'un indicateur de niveau d'huile, d'un filtre, d'un indicateur et d'un manomètre selon le principe hydraulique.De plus, un dispositif d'arrêt qui arrête le système hydraulique pendant l'arrêt est nécessaire pour économiser les ressources ;et une fonction d'arrêt automatique lorsque le niveau d'huile est insuffisant.
(7) fournir une fonction de refroidissement de la température de l'huile

FAQ

Q : Êtes-vous fabricant ?
A:Oui, nous avons notre propre usine et nous promettons des ventes directes à un prix compétitif.Bienvenue à visiter notre usine à tout moment.

Q : Puis-je obtenir une machine selon mes propres exigences ?
A : Sure.We acceptent l'OEM et l'ODM.

Q : C'est la première fois que j'utilise ce type de machine, est-ce facile à utiliser ?
A: il y a une vidéo de guide qui montre comment utiliser la machine et le manuel d'instructions en anglais qui vous est envoyé avec la machine.S'il y a encore des questions, nous vous fournirons un guide professionnel gratuit jusqu'à ce que vous puissiez bien utiliser la machine.

Si vous n'avez pas trouvé la machine dont vous avez besoin, n'hésitez pas à nous contacter également.Nous ferons de notre mieux pour vous donner la meilleure suggestion.
