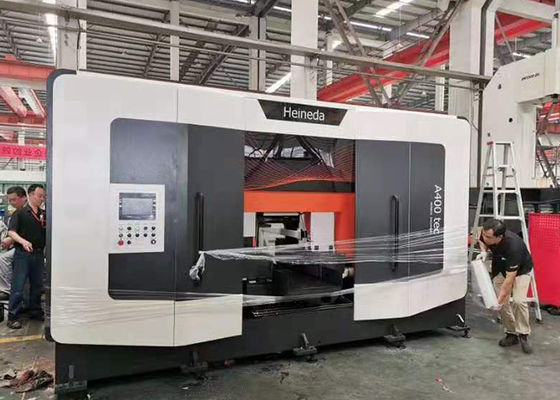

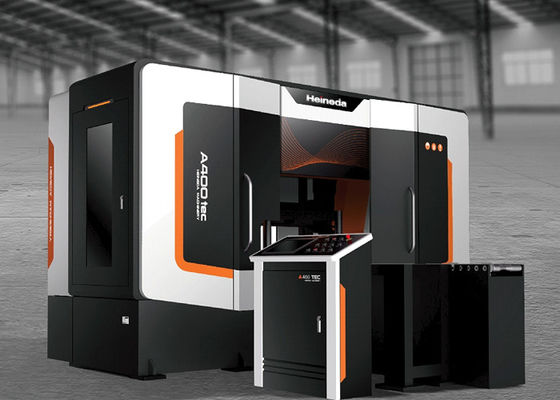

La A-400tec est une scie à ruban horizontale entièrement automatique à haute vitesse, spécialement conçue pour scier des lingots ronds (barres) en aluminium et autres métaux non ferreux. Elle convient au traitement de gros volumes de matériaux dans les industries aérospatiale, automobile, de la fabrication de moules et de l'extrusion.
Ce modèle est doté de fonctions automatiques d'alimentation, de réglage de la longueur et de sciage, permettant des performances de sciage stables et à haute vitesse dans des environnements de production continue, ce qui le rend particulièrement adapté aux entreprises de production à grande échelle.
|
Catégorie
|
Paramètre
|
Données techniques
|
|
Spécifications des matériaux
|
Type d'alliage
|
Aluminium et alliage d'aluminium (1XXX–7XXX)
|
|
Spécifications du produit
|
Diamètre de la barre
|
Φ80–Φ430 mm
|
|
Longueur du produit
|
Longueur du produit
|
5mm–700mm
|
|
Données de performance
|
Capacité de coupe
|
430mm
|
|
|
Vitesse du convoyeur
|
500–2500 m/min
|
|
|
Vitesse d'avance de coupe
|
100–1000 mm/min (réglable)
|
|
|
Précision de la longueur
|
±0.3mm
|
Dimensions de l'équipement et encombrement
Unité principale de sciage : Longueur du corps principal environ 4,5 m, largeur environ 2,5 m (sous réserve du plan de fondation).
Espace d'installation : Un espace de≥1,0 m pour l'exploitation et la maintenance doit être réservé autour de l'équipement pour l'inspection, le nettoyage et le passage en toute sécurité.
Les dimensions ci-dessus sont uniquement destinées à l'évaluation de l'espace d'usine ; les dimensions d'installation finales seront basées sur le plan d'implantation de la fondation confirmé par les deux parties.
|
Article
|
Description
|
|
Machine de coupe principale
|
Capacité de coupe de 400 mm, alimentation automatique, taille fixe et système de coupe intégré.
|
|
Système hydraulique
|
La station hydraulique indépendante alimente le mécanisme de tension de la bande et les composants hydrauliques.
|
|
Système de refroidissement et de lubrification de la bande
|
Utilise un système de refroidissement à air sec pour le refroidissement et la lubrification de la zone de contact de la bande.
|
|
Système électrique et de contrôle automatique
|
Composé d'un automate programmable (API), d'une armoire de commande et d'une interface homme-machine pour le contrôle de l'équipement et l'affichage de l'état.
|
|
Système de collecte des copeaux
|
Utilise un système de collecte pneumatique pour collecter les copeaux métalliques générés pendant le processus de coupe.
|
Le processus de fonctionnement est le suivant :
- Étape d'alimentation : Les matières premières sont introduites manuellement dans la zone du convoyeur à rouleaux d'alimentation. Le dispositif de serrage latéral serre automatiquement le matériau et le pousse vers la coupe de la scie.
- Sciage de la tête : La longueur de la tête est mesurée manuellement et sciée. Après le sciage, la tête est retirée et le sciage automatique du produit fini commence.
- Étape de positionnement : Le mécanisme de réglage de la longueur pousse la pièce à la position de longueur définie, et le système servo complète le positionnement précis.
- Étape de serrage : Les dispositifs de serrage avant et arrière de la scie fonctionnent simultanément pour presser stablement la pièce.
- Étape de sciage : Le cadre de la scie descend à la vitesse d'avance définie, et la scie à ruban fonctionne à haute vitesse pour terminer la coupe.
- Étape de rétraction : Le serre-avant de la scie se rétracte légèrement, le cadre de la scie monte pour revenir à sa position d'origine, et le système de refroidissement de la bande pulvérise en continu de la brume pour refroidir le matériau.
- Étape de déchargement : Les produits finis et les déchets sont manipulés manuellement pour les opérations ultérieures.
- Étape de cycle : Le système détermine automatiquement le nombre de coupes et la longueur du matériau restant, et continue vers le cycle suivant.
Le produit fini fonctionne en continu et automatiquement pendant le processus de sciage, ne nécessitant aucune intervention manuelle.
Pourquoi nous choisir ?
HEINEDA est une entreprise leader dans l'industrie nationale, reconnue pour son équipe de R&D avancée, mature et indépendante. Nous proposons une large gamme de configurations de systèmes, des machines autonomes aux lignes de production entièrement intégrées, y compris le stockage automatisé, le sciage de billettes, l'alésage et le pelage pour les matériaux en aluminium et ferreux. Notre collaboration étroite avec les meilleures entreprises du monde entier garantit que nous fournissons des solutions bien équilibrées et précisément adaptées, éprouvées dans des applications industrielles à long terme.
Introduction du produit
Service technique et garantie
- Le vendeur fournit un support technique à vie pour l'équipement sous contrat.
- La période de garantie du produit est de 12 mois à compter de la date d'acceptation et de livraison.
- Pendant la période de garantie, si des problèmes de qualité sont constatés (les délais spécifiques pour les régions hors de Chine continentale doivent être négociés) : Réponse dans les 24 heures, déploiement de personnel sur site dans les 48 heures ; le personnel de service ne quittera pas le site tant que le défaut ne sera pas résolu ; les défauts de l'équipement seront résolus dans les 7 jours suivant l'arrivée.
- En dehors de la période de garantie, le vendeur fournit des pièces de rechange et un support technique sur le long terme, et fournit les pièces consommables au prix coûtant.
