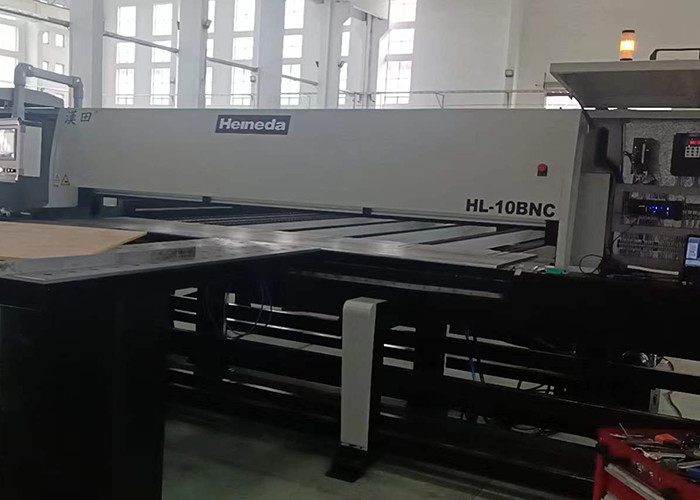

Machine de scie automatique contrôlée par ordinateur pour plaque d'aluminium Hl-12bnc

HL-12BNC Machine à scier les plaques d'aluminium par ordinateur

Définition

Modèle: machine à scier des plaques d'aluminium à ordinateur HL-12BNC

▲ HL représente le modèle de scie à plaques en aluminium de Heineda.

▲ 12 représente la taille de la scie à tôles en aluminium, 12 peut être scie 3800 mm.

▲ BNC représente cette scie à tôles en aluminium pour modèle entièrement automatique.

Spécifications et paramètres techniques

Caractéristiques mécaniques

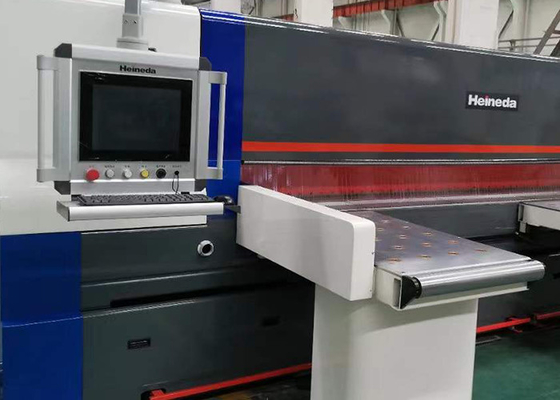

▲ Écran de fonctionnement tactile:

1Écran tactile de 10 pouces.

2Il est également possible d'installer plusieurs ensembles de bancs de travail, ce qui est pratique pour le transfert.

3Fonction d'entrée de guidage.

4Fonction d'auto-détection de défaut.

▲ siège de pinceau de travail:

1. le rail de lit des deux côtés de la pince de travail est composé d'une poutre en acier soudé,et l'engrenage et l'entraînement du radeau sont revêtus d'un engrenage et d'un entraînement de rangée de dents tout en revêtant un rail chrome dur et l'autre côtéAvec une précision de réduction et un servo-moteur quotidien de 2 kW et un positionnement rapide, la vitesse maximale atteint 6 mètres par minute.

▲ Structure du faisceau sous pression:

1. Adopter la structure intégrale de faisceau de pression, la bande d'engrenage et le matching du cylindre, conduire uniformément le faisceau de roulement, et la pression est uniformément répartie des deux côtés de la ligne centrale de coupe,et la bande est installée dans le fond du faisceau de pression pour éviter la presse, appuyez sur la surface de l'ouvrage endommagé, assurant la qualité de coupe de précision.

▲ scie:

1. Adoptez les rails de glissement linéaires parallèles supérieurs et inférieurs, réduisez efficacement l'entrelacement du mouvement de scie, améliorez la douceur du mouvement énorme,et de réduire efficacement le changement de secousse du mouvement pour atteindre la meilleure précision de la ligne de coupe.

2Le moteur principal de la scie est de 20 chevaux (15 kW), le scooter géant utilise un moteur à fréquence variable de 2 chevaux (1,5 kW) avec réducteur de vitesse et entraînement de rangée de dents de vitesses de précision, la scie principale avec cylindre d'huile,Donc la scie est plus puissante, en évitant la chaîne de traction traditionnelle générée par la tronçonneuse, le pressage, etc.

3. Sauvage Coupe Positionnement peut commencer la taille à partir des paramètres de montage de la largeur du programme.

4Un joint carré est disposé sous la scie, et deux côtés de film se recouvrent, s'étendent jusqu'à la fin de la coupe,pour s'assurer que le réservoir de poussière atteint le plus haut effet de collecte de poussière.

5La course de sciage coupe jusqu'à 6 mètres par minute, et le dos atteint 7 mètres par minute, et la hauteur de l'ouvrage n'est pas réglée par le bouton du panneau,et la vitesse de coupe peut être modifiée au moment de la coupeLes utilisateurs peuvent ajuster leurs préférences différentes de leur propre nature.

▲ Tableau principal:

La feuille de travail principale est également une table flottante. Le tambour d'air en cuivre est disposé sur le panneau de chrome colloïdal.L'efficacité du travail des travailleurs est également améliorée..

▲ Des griffes croisées:

1Nombre de pinces de travail configuration standard: 12 pinces de support.

2Chaque bloc est équipé d'un cylindre avec un levier, et lorsqu'il est tiré sur l'objet de travail, il est possible de s'assurer que le matériau de travail serre la feuille.

▲ résistant à la poussière

Les pièces segmentaires à l'épreuve de la poussière utilisent des feuilles de plastique transparentes qui peuvent inhiber efficacement la décharge de poussière et peuvent assurer une protection de sécurité.

▲ Configuration de la boîte de commande électronique:

1Toutes les pièces électroniques sont achetées à Taiwan.

2Le servo moteur et le servo drive sont de Panasonic japonais.

3L'onduleur est le Waritatten anglais de Taiwan.

4. Les pièces électroniques n'ont pas besoin du tout d'un système de refroidissement, pour les pièces électroniques populaires, vous pouvez acheter un remplacement sur le marché sans vous soucier de l'invasion de la poussière, tant qu'il est nettoyé régulièrement.

▲ L'alimentation électrique

1L'alimentation électrique est une alimentation triphasée pour l'industrie, avec une tension de 380 V / 50 Hz.

▲ alimentation sous pression d'air:

1Utilisez une pression d'air de 5 à 6 kg / cm.

▲ poussiéreux:

1Le fournisseur fournit un système de grattage en tandem qui est installé simultanément avec la scie pour assurer les copeaux.

2. ▲ Équipement standard:

1. Lampe de scie soudée: lampe de scie en carbure (plaque spéciale en aluminium).

2Le clip de travail: 12.

3- matières premières flottantes: 1520 mm x 500 mm x 3.

4La boîte à outils contient un groupe d'outils 1.

5Le moteur principal de la scie est installé dans la machine.

Occupant le plancher
