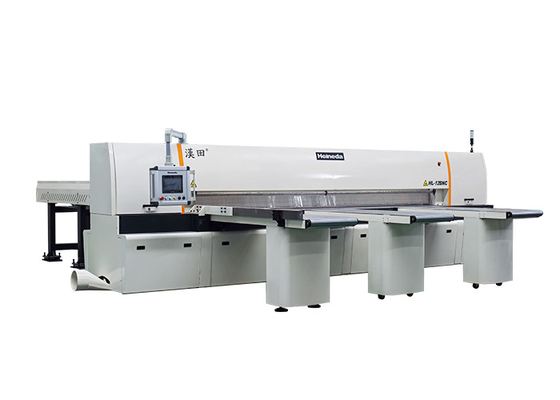

Largeur de sciage 3800mm Machine de scie circulaire robuste informatisée

Le panneau de machine de scie circulaire de précision de commande numérique par ordinateur a vu le cadre pour la construction résistante

La description

Le cadre de la machinerie est dans la structure robuste afin que l'équipement bénéficie d'un fonctionnement stable.
La fondation de sciage se trouve dans la structure de suspension latérale ;le dispositif de glissière est agencé avec une glissière droite de type à rouleaux à double rangée.

Lors du déplacement de la fondation de sciage, l'engrenage de meulage, la crémaillère et le servomoteur sont agencés pour garantir la compatibilité de la vitesse de sciage.

Le capot des matériaux de pressage est dans la conception générale afin que les matériaux ne glissent pas dans le sciage. Le tuyau d'aspiration est réservé ;un dépoussiéreur de grande puissance est disposé.

À l'exception des rouleaux flottants, tous les autres contenus de la plate-forme de travail sont en tôle d'acier chromée afin d'éviter les rayures sur les matériaux.

La griffe de serrage d'alimentation suspendue est dotée d'un entraînement et d'un serrage par pression d'air.

Le pilote du mécanisme d'alimentation se trouve dans la structure du servomoteur + engrenage et crémaillère.

La fondation de sciage est élevée par l'énergie hydraulique ;la hauteur ascendante de la lame de scie est configurée en fonction de l'épaisseur de la plaque.

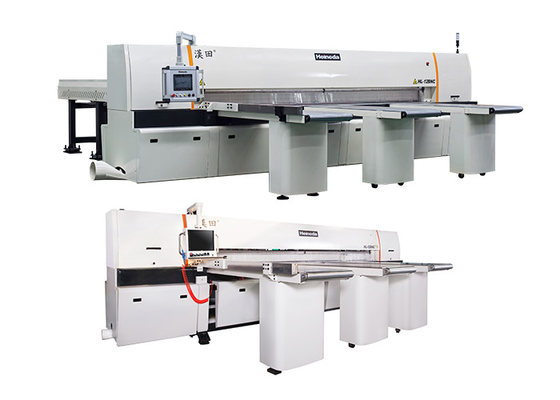

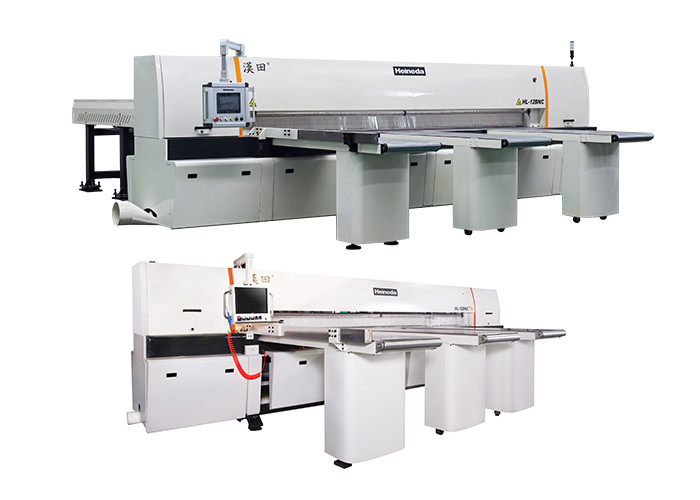

Modèle: HL-12BNC machine à scier les plaques d'aluminium par ordinateur

▲ HL représente le modèle de machine à scier les tôles d'aluminium à Heineda.

▲ 12 représente la taille de la machine à scier les plaques d'aluminium, 12 peut être scié à 3800 mm.

▲ BNC représente cette machine à scier les plaques d'aluminium pour modèle entièrement automatique.

Spécifications techniques et paramètres

Charactéristiques mécaniques

▲ Écran de fonctionnement tactile :

1. Touchez l'écran de fonctionnement de 10 pouces.

2. Alternativement, plusieurs ensembles d'établis peuvent être définis, ce qui est pratique pour le transfert.

3. Fonction d'entrée de guide.

4. Fonction d'auto-détection de défaut.

▲ Siège du clip de travail :

1. Le rail de lit à deux côtés de la pince de travail est composé d'une poutre en acier à souder, et l'engrenage et l'entraînement du radeau sont plaqués avec un engrenage et un entraînement de rangée de dents tout en placant un rail en chrome dur et l'autre côté, et le magnétique la règle atteint un degré précis en double rapport.Avec la réduction et la précision quotidienne du servomoteur de 2 kW et le positionnement rapide de l'entraînement, la vitesse maximale atteint 6 mètres par minute.

▲ Structure du faisceau de pression :

1. Adoptez une structure de poutre de pression intégrale, une bande d'engrenage et une correspondance de cylindre, conduisez uniformément la poutre roulante, et la pression est uniformément répartie des deux côtés de la ligne centrale de coupe, et la bande est installée au bas de la poutre de pression pour éviter le presse, presse La surface du travail endommagé, assurant une qualité de coupe de précision.

▲ vu :

1. Adoptez les glissières linéaires parallèles supérieures et inférieures, réduisez efficacement l'enclenchement du mouvement de sciage, améliorez la fluidité du mouvement énorme et réduisez efficacement les secousses du mouvement pour obtenir la meilleure précision de ligne de coupe.

2. Moteur de scie principal 20HP (15 kW), le scooter géant utilise un moteur à fréquence variable de 2HP (1,5 kW) avec le réducteur de vitesse et l'entraînement de rangée de dents d'engrenage de précision, la scie principale avec le cylindre à huile, de sorte que la scie est plus puissante, évitant l'entraînement par chaîne traditionnel Le camion a vu, serrant, etc. généré.

3. Le positionnement de coupe de sciage peut commencer à recadrer à partir des paramètres d'édition de la largeur du programme.

4. Un joint de réservoir carré est disposé sous le sciage, et il y a deux côtés de film pour se couvrir, s'étendre jusqu'à la fin de la coupe, pour s'assurer que le réservoir de poussière atteint l'effet collectif de poussière le plus élevé.

5. La course de sciage coupe jusqu'à 6 mètres par minute, et le dos atteint 7 mètres par minute, et la hauteur du travail n'est pas ajustée par le bouton du panneau, et la vitesse de coupe peut être modifiée au moment de la coupe.Les utilisateurs peuvent ajuster leurs exigences de préférence différentes de leur propre nature.

▲ Tableau principal :

La feuille de calcul principale est également un tableau flottant.Le tambour à air en cuivre est disposé sur le panneau de chromage colloïdal.Lorsque la durabilité est améliorée, l'efficacité du travail des travailleurs est également améliorée.

▲ Griffes de croisement :

1. Configuration standard du nombre de clips de travail : 12 clips de support.

2. Chaque bourrage est équipé d'un cylindre avec une méthode de levier, et lorsqu'il est tiré sur l'objet de travail, il est possible de s'assurer que le matériau de travail serre bien la feuille.

▲ anti-poussière

Les pièces anti-poussière segmentées utilisent des feuilles de plastique transparentes qui peuvent efficacement inhiber la décharge de poussière et assurer une protection de sécurité.

▲ Configuration du boîtier électronique :

1. Toutes les pièces électroniques sont achetées à Taiwan.

2. Le servomoteur et le servomoteur sont de marque japonaise Panasonic.

3. L'onduleur est le Waritatten anglais de Taiwan.

4. Les pièces électroniques n'ont pas du tout besoin de système de refroidissement, pour les pièces électroniques populaires, peuvent acheter des pièces de rechange sur le marché sans se soucier de l'invasion de poussière, tant qu'elles sont régulièrement nettoyées.

▲ Alimentation :

1. L'alimentation est une alimentation triphasée pour l'industrie, avec une tension de 380V / 50Hz.

▲ alimentation en pression d'air :

1. Utilisez la pression d'air à 5 ~ 6 kg/cm

▲ poussiéreux :

1. Le fournisseur fournit un système tandem racleur et est installé simultanément en place avec la machine à scier pour assurer les copeaux.

2. ▲ Équipement standard :

1. Lame de scie Solden : lame de scie au carbure (spécial plaque d'aluminium).

2. Clip de travail : 12.

3. Matière première flottante : 1520 mm x 500 mm x 3.

4. La boîte à outils contient un groupe d'outils 1.

5. Le moteur principal de la scie est disposé dans la machine.

Occuper le sol

FAQ

Q : Êtes-vous fabricant ?
A:Oui, nous avons notre propre usine et nous promettons des ventes directes à un prix compétitif.Bienvenue à visiter notre usine à tout moment.

Q : Puis-je obtenir une machine selon mes propres exigences ?
A : Sure.We acceptent l'OEM et l'ODM.

Q : C'est la première fois que j'utilise ce type de machine, est-ce facile à utiliser ?
A: il y a une vidéo de guide qui montre comment utiliser la machine et le manuel d'instructions en anglais qui vous est envoyé avec la machine.S'il y a encore des questions, nous vous fournirons un guide professionnel gratuit jusqu'à ce que vous puissiez bien utiliser la machine.

Si vous n'avez pas trouvé la machine dont vous avez besoin, n'hésitez pas à nous contacter également.Nous ferons de notre mieux pour vous donner la meilleure suggestion.
