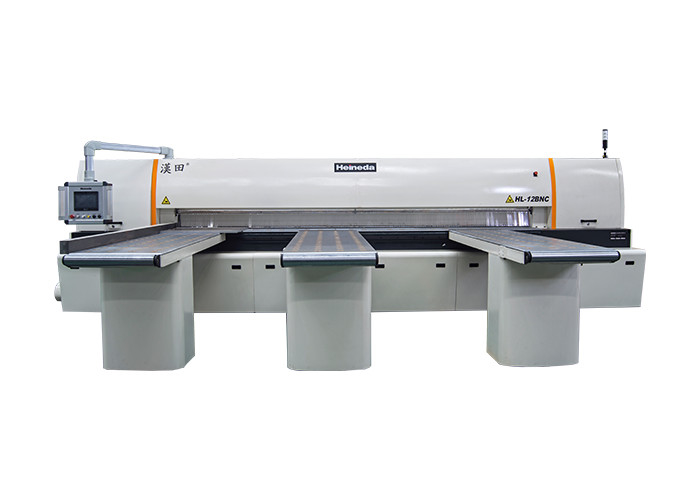

La circulaire complètement automatique de la commande numérique par ordinateur 4000r/Min a vu la découpeuse en aluminium de plat

La machine sciante en aluminium de plat de cuivre de plat de HL-12BNC scie la taille de lame ajustable

Description

Le panneau de table de travail de l'équipement sciant adopte une conception brevetée et une technologie transformatrice spéciale, qui peuvent effectivement protéger le produit de coupure et l'éviter de rayer la surface du matériel quand en avant d'alimentation et arrière ;
Le matériel de queue de coupe d'équipement est commandé aux 80mm les plus courts, qui commande considérablement les déchets du matériel de queue ;
Il adopte l'aspiration de la poussière et coopère avec un dispositif de couverture entièrement inclus à rassembler mieux les puces en aluminium, qui est commode pour la gestion 5S et réduit effectivement scier le bruit par plus de 20 décibels. C'est une machine sciante de profil en aluminium à faible bruit ;
L'exactitude d'axe est à moins de 0.005mm, l'objet coupant l'exactitude est stablement commandé dans ±0.1mm, et la lame de scies ultra-mince est adaptée pour sauver des matériaux ;
Des guides linéaires importés de boule carrée sont employés pour qu'alimenter et alimenter assure la stabilité de scier traitant ;
Des moteurs d'équipement sont installés avec des dispositifs de protection de surchauffe et de surcharge pour empêcher des dommages accidentels au moteur.

Modèle : Machine sciante de plat en aluminium d'ordinateur de HL-12BNC

▲HL représente le modèle de la machine sciante de plat en aluminium dans Heineda.

▲12 représente la taille de la machine sciante de plat en aluminium, 12 peuvent être 3800 scié millimètre.

▲BNC représente cette machine sciante de plat en aluminium pour le modèle complètement automatique.

Spécifications techniques et paramètres

Caractéristiques mécaniques

▲écran de style du contact d'opération :

1. Contact écran d'opération de 10 pouces.

2. Alternativement, des ensembles multiples d'établis peuvent être placés, qui est commode pour la passation.

3. Fonction d'entrée de guide.

4. Fonction d'auto-détection de défaut.

▲Siège d'agrafe de travail :

1. Le rail bilatéral de lit de la bride de travail se compose de poutre en acier de soudure, et la vitesse et la commande de radeau sont plaquées avec une vitesse et une commande de rangée de dent tandis que l'électrodéposition d'un rail dur de chrome et de l'autre côté, et du dirigeant magnétique atteint un degré précis dans le quotient. Avec la réduction et 2 kilowatts de précision quotidienne de moteur servo et la commande rapide plaçant, la vitesse maximale atteint 6 mètres par minute.

▲Structure de poutre de pression :

1. Adoptez la structure de poutre de pression, la bande intégrale de vitesse et le cylindre s'assortissant, conduisez uniformément la poutre de roulement, et la pression est uniformément distribuée des deux côtés de la ligne coupée de centre, et la bande est installée en dessous de la poutre de pression pour éviter la presse, presse la surface du travail endommagé, assurant la qualité de coupe de précision.

▲a vu :

1. Adoptez le stimulant et abaissez les rails linéaires parallèles de glissière, pour réduire effectivement le verrouillage du mouvement sciant, pour augmenter la douceur du mouvement énorme, et pour réduire effectivement la secousse de décalage du mouvement pour réaliser la meilleure ligne de coupe exactitude.

2. La canalisation a vu le moteur 20HP (15 kilowatts), le scooter géant utilise (1,5 kilowatts) un moteur variable de la fréquence 2HP avec la commande de rangée de dent d'engrenage de ralentisseur et de précision, la scie principale avec le cylindre d'huile, ainsi la scie est plus puissante, évitant la commande de chaîne traditionnelle que le camion a vu, le serrage, etc. s'est produite.

3. Scier coupant le positionnement peut commencer à cultiver de la largeur de programme éditant des arrangements.

4. Un joint carré de réservoir est disposé sous scier, et il y a deux côtés de film pour se couvrir, se prolongent à l'extrémité de la coupe, pour assurer le réservoir de la poussière atteint la plus haute poussière effet collectif.

5. Les coupes sciantes de course jusqu'à 6 mètres par minute, et le dos atteint 7 mètres par minute, et la taille du travail n'est pas ajustée par le bouton de panneau, et vitesse de coupe peuvent être changées à l'heure de la coupe. Les utilisateurs peuvent ajuster leurs conditions de préférence différentes de leur propre nature.

▲Tableau principal :

La fiche de travail principale est également une table de flottement. Le tambour de cuivre d'air est disposé sur le panneau de l'électrodéposition de chrome colloïdale. Quand la longévité est augmentée, l'efficacité de travail des travailleurs sont également améliorées.

▲Griffes de croisement :

1. Nombre de configuration standard d'agrafes de travail : 12 agrafes de soutien.

2. Chaque confiture est équipée d'un cylindre avec une méthode de levier, et quand c'est tiré l'objet fonctionnant, il est possible de s'assurer que le matériel de travail maintient la feuille.

▲antipoussière

Les morceaux antipoussière segmentaires emploient les feuilles en plastique transparentes qui peuvent effectivement empêcher la décharge de la poussière et peuvent réaliser la protection de sécurité.

▲Configuration électronique de boîte de contrôle :

1. Toutes les composantes électroniques sont achetées à Taïwan.

2. Le moteur servo et la commande servo sont Panasonic japonais.

3. L'inverseur est Waritatten anglais de Taïwan.

4. Les composantes électroniques n'ont pas besoin de système de refroidissement du tout, pour les composantes électroniques populaires, peuvent acheter le remplacement sur le marché sans s'inquiéter de l'invasion de la poussière, tant que elle est régulièrement nettoyée.

▲Alimentation d'énergie :

1. L'alimentation d'énergie est un approvisionnement triphasé pour industriel, avec une tension de 380V/de 50Hz.

▲source d'air comprimé :

pression atmosphérique 1.Use à 5 | 6 kilogrammes/cm

▲poussiéreux :

1. Le fournisseur fournit un système de tandem de grattoir et est simultanément installé en place avec la machine sciante pour assurer les puces.

2. ▲Équipement standard :

1. Solden scie la lame : le carbure scie la lame (plat en aluminium spécial).

2. Workclip : 12.

3. Matière de base de flottement : 1520mm x 500mm x 3.

4. La boîte à outils contient un outil 1 groupe.

5. Le moteur principal de scie est arrangé dans la machine.

Les pièces de rechange

Occupation du plancher

Liste et consommables faciles partiels mécaniques de perte de HL-12BNC

HL-12BNC électroniquement la partie commande de liste et de consommables faciles de perte

Principalement approprié à couper des matériaux
Traitement de divers profils en aluminium, de tubes en aluminium, de tiges en aluminium, de porte et de codes de coin de fenêtre, codes faisants le coin photovoltaïques, moulages d'aluminium, pièces de cuivre, PVC et d'autres matériaux

FAQ

Q : Êtes-vous fabricant ?
: Oui, nous avons notre propre usine et nous promettons des ventes directes à un prix concurrentiel. Accueil pour visiter notre usine à tout moment.

Q : Est-ce que je peux obtenir une machine selon mes propres conditions ?
: Sure.We acceptent l'OEM et l'ODM.

Q : Ceci est-il la première fois que j'emploie ce genre de machine, est-il facile fonctionnent-il ?
: Il y a de vidéo de guide qui montrent comment employer la machine et le livre d'instruction anglais pour t'envoyer avec la machine. S'il reste ayez n'importe quelle question, nous fournira le guide libre de professinal pour vous jusqu'à ce que vous pourriez utiliser la machine bien.

Si vous n'avez pas trouvé la machine que vous avez besoin, n'hésitez pas à nous contacter aussi. Nous ferons mieux pour te donner la meilleure suggestion.
