Détails sur le produit:
Conditions de paiement et expédition:
|
| Modèle: | HL - 6BNC | La canalisation a vu le moteur: | 15KW |
|---|---|---|---|
| Strust a vu le diamètre: | Ø460mm | Vitesse anticipée: | Vite 9 m/minute |
| Moteur d'alimentation automatique: | C.A. 2KW | Vitesse arrière: | Vite 17 m/minute |
| Pression atmosphérique: | ≥5.0 kilogramme/cm2 | Forme de machine-outil (taille de × de largeur de × de longueur): | × 1970mm du × 5890mm de 4700mm |
| Mettre en évidence: | Scie à panneaux automatique 1600mm,scie à panneaux automatique 15kw |
||

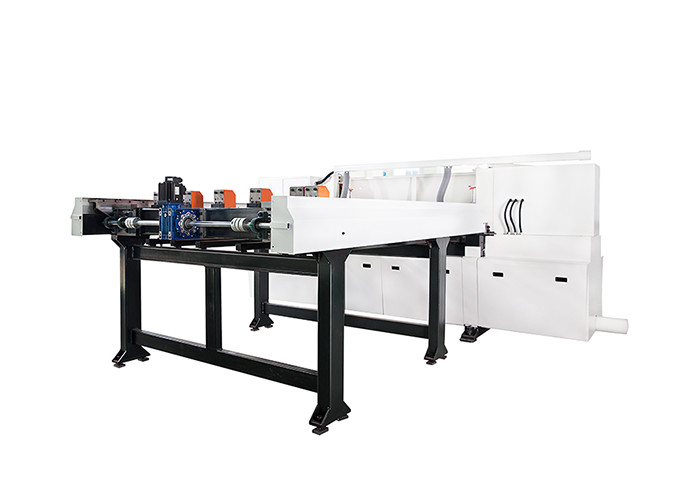

HL - la machine sciante du plat 6BNC en aluminium automatique peut couper le plat de cuivre
Description
1. Résumé de machine-outil
Nom de machine : Machine sciante de plat en aluminium automatique
Modèle : Machine sciante de plat en aluminium automatique de HL-6BNC
▲HL représente le modèle de la machine sciante de plat en aluminium dans Heineda.
▲6 représente la taille de la découpeuse en aluminium de scie, 6 peuvent être sciés 1600 millimètres.
▲B représente la tête de ce modèle.
▲L'OR représente cette unité est un modèle complètement automatique.
Le morceau sciant de la machine est employé comme lame de scies circulaires, qui a une efficacité sciante élevée, une vitesse rapide, une économie d'énergie, une scie, un étroit, etc. La scie principale du plat en aluminium dans une gamme d'épaisseur est particulièrement appropriée pour différents plats en aluminium de plat, et scie embryonnaire moulée. coupez.
Ce dispositif est également approprié à scier du plat de cuivre, du plat composé, du plat en plastique, etc.
(1) cette machine se compose de composants principaux suivants
a. Principal organisme C. d'équipement. Système électrique de rabattement global du système E.
b. Système de refroidissement de alimentation automatique du dispositif F. de l'établi D.
(2). Structure et autre de composante principale
a. Principal organisme d'équipement
Le principal organisme d'équipement se compose de quatre parts : le cadre principal, un mécanisme soulevé, un mécanisme de marche de tête, une lame de scies maintenant le mécanisme.
(i) centre serveur
Le cadre principal adopte un processus de soudure, qui est soudé après recuit, et le surface-surface principal est usiné de sorte que sa surface soit plate.
(ii) peut être soulevé
La levée de tête de la tête est conçue avec un rail parallèle de double glissière, et une tête de levage douce du circuit hydraulique pour répondre aux besoins sciants de différentes épaisseurs.
(iii) mécanisme principal de machine
L'entraîné par un moteur électrique flexographique par le mécanisme de déplacement de tête, la commande de crémaillère, et combine la conception à gauche et à droite parallèle de rail de double glissière, réduit effectivement l'inertie mobile de la tête, améliorer la douceur du mouvement énorme, et réduit effectivement la secousse de décalage du mouvement la précision droite de la meilleure coupe. La vitesse maximale du voyage peut atteindre 9 m/minute, et la retraite peut atteindre 17 m/mn.
(iv) scie la lame maintenir le mécanisme
La double bride est employée en même temps que l'écrou, et l'écrou est serré pour serrer l'écrou, ferment à clef la lame de scies, qui est commode et rapide.

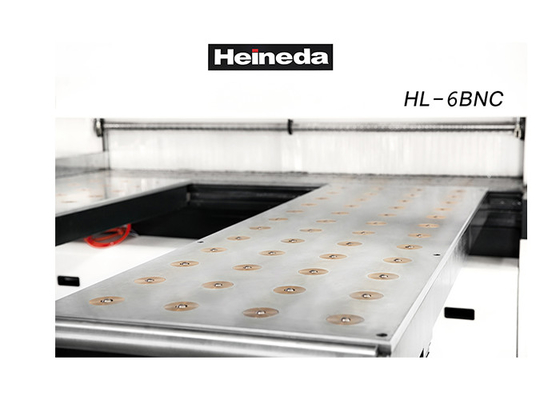

b. Banc de travail
L'établi est conçu pour assortir le cadre de centre serveur, de sorte que l'opérateur soit plus facile de déplacer la feuille, sauvant les feuilles de feuilles.
C. Système de rabattement global
Avec de la pression de bicyclette, la forme piézoélectrique globale de couverture est actionnée, la pression atmosphérique est placée sur la presse supérieure, le matériel de feuille en aluminium est placé sur la table, tout en assurant le rabattement, la petite feuille est attachée, et la petite feuille est prise.
d. Dispositif de alimentation automatique
Le dispositif d'alimentation automatique est utilisé, et l'alimentation est précise et commode. Si une feuille en vrac voyait, tant que les données correspondant à l'entrée d'écran tactile, il ne sont pas nécessaires pour couper le couteau a vu par l'opérateur.
e. Système électrique
Le système électrique est conçu avec un commutateur autonome de boîte de puissance, et l'alimentation d'énergie est un approvisionnement électrique triphasé industriel commun, et la tension est 380V. Boutons indépendants sur la boîte électrique, facile à comprendre. En coupant, vous devez seulement placer le matériel sur le bureau et la clé pour mettre en marche le commutateur de bouton. Après que le commutateur de bouton soit actionné, la couverture de presse est enfoncée, et le moteur principal de scie conduit la rotation ultra-rapide de lame de scies, la lame de scies est automatiquement ascendante, et après la position de voyage, la tête est coupée en matériel. Quand les fins de processus entières de matériel de coupe, la canalisation ont vu des arrêts de moteur, la lame de scies avale automatiquement au fond, et la tête est automatiquement retournée au point fixe réglé par le poste de travail correspondant.
f. Système de refroidissement
Il emploie l'huile de coupe végétale, l'huile économiseuse d'énergie et favorable à l'environnement, obligatoire par le système de refroidissement, et le brouillard d'huile se refroidissant, effet de refroidissement.
2. Spécifications techniques et paramètres principaux
Spécifications techniques et paramètres
| modèle | HL-6BNC | |
| Longueur de coupe | 2600mm | |
| Capacité sciante | Largeur de culture | 1600mm |
| Hauteur de coupure maximum | 120mm | |
| Le maximum scie la taille exposée de lame | 125mm | |
| La canalisation a vu le moteur | 15kw | |
Liste d'achat principale
| Numéro de série | nom | Origine |
| 1 | moteur servo | Le Japon Panasonic |
| 2 | HMI | Siemens |
| 3 | PLC | Omron |
| 4 | Réducteur | Cité de Taïwan |
| 5 | Moteur | Datong |
| 6 | Composant électrique | Schneider |
La livraison de données de gamme et de document d'approvisionnement de fréquence
| Centre serveur de scie | 1 ensemble | |
| Dispositif de pressing | pneumatique | |
| Conducteur | 1 ensemble | |
| Vis et protection moulues | 1 ensemble | |
| Pièces de rechange | Un groupe (voir la boîte) | |
| Installation sur place | Devez fournir l'équipement de levage et les outils communs, installation de conseils de fournisseur, le besoin d'aider | |
| Élimination des imperfections sur place | Conseils de fournisseur | |
| Formation sur place | Les fournisseurs sont responsables de l'opération d'équipement, des principes électriques, de la formation technique d'entretien nécessaire etc. | |
| Acceptation sur place | Les deux parties sont responsables | |
| Données techniques (la livraison avec l'équipement) | Certificat | 1 copie |
| le manuel d'utilisation | 1 copie | |
| Bordereau d'expédition | 1 copie | |
FAQ
Q : Êtes-vous fabricant ?
: Oui, nous avons notre propre usine et nous promettons des ventes directes à un prix concurrentiel. Accueil pour visiter notre usine à tout moment.
Q : Est-ce que je peux obtenir une machine selon mes propres conditions ?
: Sure.We acceptent l'OEM et l'ODM.
Q : Ceci est-il la première fois que j'emploie ce genre de machine, est-il facile fonctionnent-il ?
: Il y a de vidéo de guide qui montrent comment employer la machine et le livre d'instruction anglais pour t'envoyer avec la machine. S'il reste ayez n'importe quelle question, nous fournira le guide libre de professinal pour vous jusqu'à ce que vous pourriez utiliser la machine bien.
Si vous n'avez pas trouvé la machine que vous avez besoin, n'hésitez pas à nous contacter aussi. Nous ferons mieux pour te donner la meilleure suggestion.
