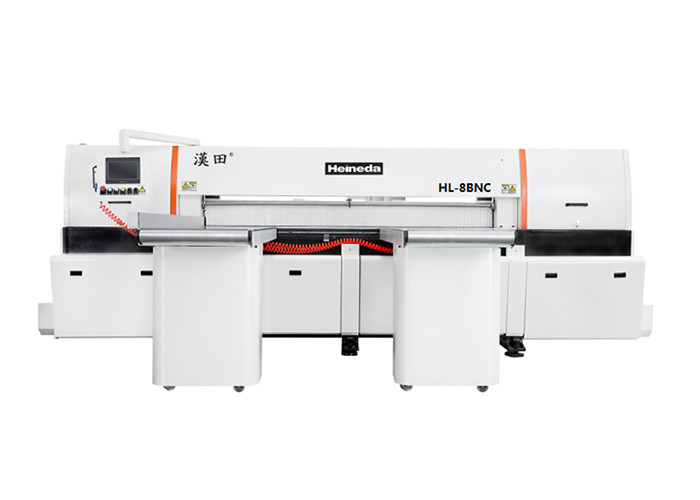

La découpeuse automatique de scie de la longueur de coupe 2600mm a informatisé HL - 8BNC

Machine sciante automatique de HL-8BNC pour le conseil de plastique de conseil composé

Description

Modèle : Découpeuse automatique de scie de HL-8BNC

▲HL représente le modèle de découpeuse complètement automatique de scie de Heineda Company.

▲8 représente la taille de la machine sciante, 8 peuvent être sawd par une largeur de 2600 millimètres.

▲BNC représente ce coupeur de scie pour le modèle complètement automatique.

Cet appareil peut être appliqué à scier des plats de cuivre, des panneaux composés, des plats en plastique, etc.

Spécifications techniques et paramètres

Caractéristiques mécaniques

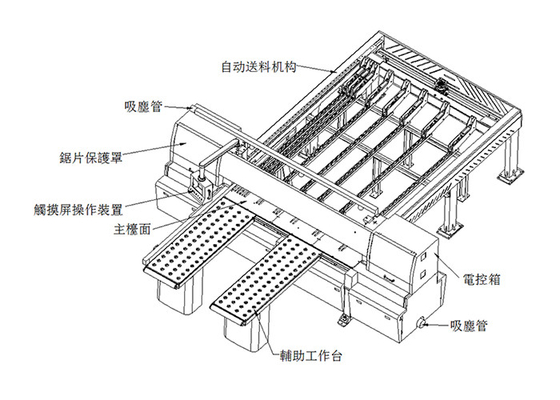

(1) cette machine se compose de composants principaux suivants

a. Écran tactile du principal organisme D. d'équipement | Panneau de commande G. Floating Station

b. Le système de refroidissement de rabattement global H. du système E. scie la lame

Établi de alimentation de F. Main de dispositif de C. Automatic

(2). Structure et autre de composante principale

a. Principal organisme d'équipement

Le principal organisme d'équipement se compose de cadre principal, une tête de toner, un mécanisme de déplacement d'en-tête, une lame de scies maintenant le mécanisme, et semblable.

(i) centre serveur

Le cadre principal adopte un processus de soudure et est soudé après renvoi.

(ii) peut être soulevé

Le levage principal est conçu avec le stimulant et abaisse de doubles glissières parallèles (l'argent de Taïwan), par la tête régulière d'ascenseur du circuit hydraulique, en coupant, scier des scies dans l'affichage peut répondre aux exigences sciantes de différentes épaisseurs tout en réalisant les scies matérielles, il y a également une ressource, qui augmente la durée de vie de la lame de scies. L'axe utilise une boîte entièrement incluse d'axe, trois incidences ultra-rapides (soutenant les marques sont SKF/NSK), et réduit le battement d'axe. La boîte d'axe a été ajoutée à l'huile de graissage pendant l'installation, et l'huile de graissage n'est pas exigée dans un délai de 1 an. La transmission d'axe est employée dans une transmission de multi-ruban.

(iii) mécanisme principal de machine

Le moteur servo adopté par le mécanisme de déplacement principal, la commande de crémaillère, et combine le supérieur et la conception parallèle inférieure de rail de double glissière, réduisant effectivement l'inertie principale de la tête, augmente la représentation douce du mouvement sciant, et réduit effectivement le décalage de la roche mobile pour réaliser la précision droite de la meilleure coupe. Le glisseur de rail de fil utilise un glisseur antipoussière (la marque en ligne Taïwan de rail, et a concentré l'approvisionnement en pétrole. La vitesse de Stepless de la tête et de la lame de scies, selon la production réelle peut être ajustée par le bouton sur l'écran tactile, et la vitesse de lame de scies est ajustée.

(iv) scie la lame maintenir le mécanisme

La double bride est employée en même temps que l'écrou, et l'écrou est serré pour serrer l'écrou, ferment à clef la lame de scies, qui est commode et rapide.

b. Système de rabattement global

L'avion motivé par le deux de crémaillère glissant la structure, la forme piézoélectrique intégrale de couverture, à partir de la précipitation supérieure, le niveau matériel est placé sur la table, tout en assurant le piézoélectrique synchrone, la petite feuille est plus précise scié. Le rôle du rabattement global est bon, et le bruit est réduit, qui améliore considérablement la sécurité du processus sciant entier. Le rideau en poussière de machine est installé en dehors de la couverture de presse, qui réduit considérablement la fuite de la poussière.

Dispositif de alimentation de C. Automatic

Le dispositif automatique d'alimentation de bride de travail est utilisé, et les rails bilatéraux de la bride de travail se compose de structure soudée de poutre en acier. Le servo conduit la double vitesse et la commande de support dans la ligne linéaire (Taïwan), et d'une façon deux-alignée avec une exactitude magnétique de portée de grille, jusqu'à 10 mètres par minute. Si la scie à lames de feuille est faite, tant que les données sciantes sont placées dans l'écran tactile, il n'est pas nécessaire de couper le couteau sur le couteau par l'opérateur, et l'efficacité de production peut être employée sans interruption. Le cadre de alimentation est sûr et peut conduire des opérations matérielles pas moins de 2 tonnes. Le support de charge est fait d'un rouleau de polyuréthane de multi-groupe, qui est commode pour le mouvement matériel.

d. Écran tactile | Panneau de commande

Le système électrique adopte la conception de panneau de commande et d'écran tactile, facile à utiliser, rendement élevé. Placez chaque bouton de fonction sur le panneau de commande pour faciliter l'opération d'opérateur. Tous les boutons de contrôle sont intuitifs dans l'écran tactile, et peuvent effectuer des opérations relatives par les boutons de fonction dans l'écran tactile. En même temps, HL-8BNC emploie également une conception de poste de travail, choisissant un poste de travail dans l'écran tactile, tant que réglé scier d'une longueur de feuille en lots et des sawings, à côté de la feuille, puis de la presse la course sur l'écran tactile. La position du cycle sciant reste en dehors de la longueur de la longueur de feuille, qui diminue non seulement le cycle sciant, mais améliore également l'efficacité sciante de la feuille en lots.

e. Système de refroidissement

Il est employé pour la température normale, économiseur d'énergie et favorable à l'environnement, soufflant par le bec à la lame de scies, se refroidissant.

f. Tableau principal :

L'espace de travail principal est chrome plaqué, et le frottement entre le matériel et la partie supérieure du comptoir est également réduit dans le cas de l'amélioration de longévité.

G. Floating Station :

1. Taille de flottement d'établi : 1800 millimètres (long) X600 millimètre (largeur) X2.

2. La surface de la table de flottement est équipée d'une pluralité de roues universelles de polyuréthane, et l'opérateur peut facilement favoriser le matériel sur la table, et empêche la feuille de rayer. Critères de jugement d'éraflure : Il n'y a aucun contact évident. La référence spécifique peut être mentionnée en janvier 2016 (le matériel de plat produit par des achats, ce conseil est actuellement sauvé par l'achat). Si la feuille peut être rayée, les tambours ou l'équipement de transformation seront remplacés jusqu'à ce qu'il ne soit pas ferraillé.

h. Chute de lame de scies :

Le réservoir de la poussière de lame de scies est un caoutchouc de éraflure.

▲Griffes de croisement :

1. Configuration standard de quantité d'agrafe de travail : 8 agrafes mécaniques.

2. Chaque confiture est équipée d'un cylindre avec une méthode de levier, et quand c'est tiré l'objet fonctionnant, il est possible de s'assurer que le matériel de travail maintient la feuille. Quand ce qui précède, la mâchoire est déplacé à la table avant, maintenant la feuille, des mouvements vers l'arrière, et diminue l'opération.

Exigences d'I. Special pour des clients :

1. Vous pouvez installer le mécanisme de limite pour empêcher l'opérateur de placer une erreur en position de coupe de lame.

2. Le positionnement arrière n'est changé pour se réunir, pas une intégrale.

3. La roue externe de décalage emploie le polyuréthane matériel, tel que rayer la feuille, continuera à remplacer d'autres roues matérielles d'alimentation ou modifiera l'équipement jusqu'à ce que la feuille ne soit pas ferraillée.

4. Le dispositif doit assurer l'exactitude, on lui recommande de réduire la méthode de contrôle du saut radial de lame et le changement du dispositif d'alimentation. L'axe a battu le ± 0,01 millimètres (d'axial) ; la surface d'extrémité de bride est le ± 0.03mm.

5. Le glisseur d'alimentation d'axe est concentré sur le tube d'huile à étendre sur l'oléoduc.

6. L'armoire de commande électrique rencontre IP54, stations de valve pneumatique, et les stations hydrauliques de valve doivent être antipoussière.

7. La poussière rassemblant le dispositif sur le réservoir de la poussière doit être optimisée pour assurer l'effet optimal de dépoussiérage.

8. Installez le crochet d'installation de pistolet pneumatique.

9. La vitesse de voyage peut être ajustée, utilisant des honoraires servo, ajustent l'étape de document, et le bouton commande la vitesse d'alimentation de 0,9 m/mn.

10. Augmentez la fonction de compte de PLC. (Disque le nombre de coupeurs de scie)

Affichage de produit

Norme mécanique

Les composants importants stigmatisent la liste modèle (ici seulement pour la référence, spécifique selon le contrôle électrique)

Liste de pièces consommable

Remarques : Le prix est prix actuel, et la transaction réelle changera avec des fluctuations du marché.
