L'aluminium semi-automatique de HL-6B a vu la découpeuse pour la coupe de tôle
La description
Machine Terminal : Scie à tôle semi-automatique

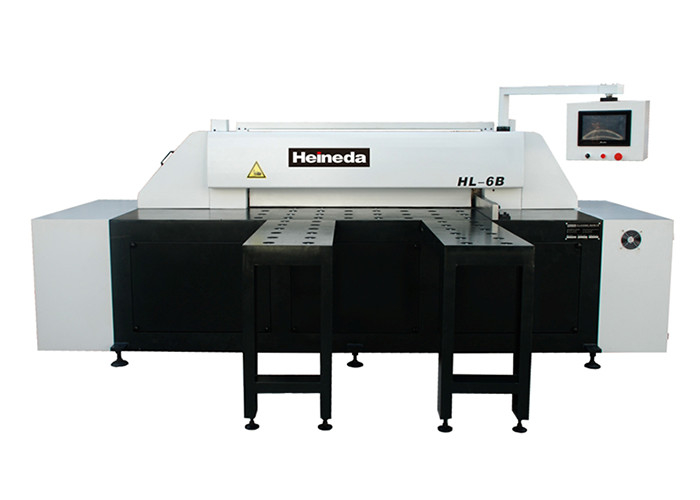

Modèle : HL-6B machine de découpe de scie en aluminium semi-automatisée
▲ HL représente le modèle de machine à scier les tôles d'aluminium à Heineda.
▲ 6 représente la taille de la machine de découpe à scie en aluminium, 6 peut être scié à 1600 mm.
▲ B représente la tête de ce modèle.
Cet appareil peut être appliqué au sciage de plaques d'aluminium, de plaques de cuivre, de panneaux composites, de plaques de plastique, etc.
Une.Spécifications techniques et paramètres :
Six avantages de la garantie de stabilité du produit
1. Conception du produit
2. Équipe R&D
3. Fabrication
4. Essai de performances
5. Auto-inspection en usine
6. Service après-vente
Spécifications techniques et paramètres
| maquette |
HL-6B |
| efficacité |
Largeur de recadrage |
1600mm |
| Hauteur de coupe maximale |
120mm |
| Hauteur maximale exposée de la lame de scie |
125mm |
| |
Moteur de scie principal |
15kw |
| Déshabiller |
Diamètre de la bande |
Ø550mm |
| |
Diamètre de l'arbre de scie principal |
Ø 38 mm |
| |
Vitesse de broche |
4000 tr/min |
| Sciage |
Moteur inverseur de marche |
1.5kw |
| Balance automatique (en option) |
Moteur d'asservissement |
0.75kw |
| Longueur fixe |
1500mm |
| |
Pression de l'air |
≥5,0 kg/cm2 |
| |
Hauteur de l'établi |
1130 millimètres |
| |
Forme de la machine-outil (longueur × largeur × hauteur) |
4040 mm × 4710 mm × 1700 mm |
| |
Tension |
380V |
| |
hertz |
50Hz |
| lester |
2400 kilogrammes |
Les spécifications ci-dessus ne sont pas notifiées en cas de changement
2. Caractéristiques mécaniques :
(1) Cette machine est composée des principaux composants suivants
un.Équipement principal B. Dispositif d'alimentation flottant à l'air C. Système de sertissage global
ré.Dispositif de fixation automatique E. Écran tactile |Panneau de commande F. Système de refroidissement
(2).Structure des composants principaux et autres
un.Corps principal de l'équipement
Le corps principal de l'équipement se compose de quatre parties : le châssis principal, un mécanisme de levage, un mécanisme de marche de la tête, un mécanisme de serrage de la lame de scie.
(je) héberge
Le cadre principal adopte un processus de soudage et est soudé après son retour.
(II) peut être soulevé
L'élévateur de tête est conçu avec les doubles glissières parallèles gauche et droite.Il peut prendre l'onglet de l'affichage de différentes épaisseurs pour répondre aux besoins de sciage de différentes épaisseurs dans l'affichage de sciage.Lors de la mise en œuvre de la scie à matériaux, il existe également une ressource qui augmente la durée de vie de la lame de scie.
(III) Mécanisme de tête de machine
Le moteur à réduction de fréquence variable entraîné par le mécanisme de déplacement de la tête, l'entraînement à crémaillère, et combine les doubles rails coulissants parallèles gauche et droit, réduit efficacement l'inertie de la tête de la tête, améliore les performances fluides du siège géant et réduit efficacement le photo du mobile.Atteignez la meilleure précision de coupe droite.La vitesse de pointe du trajet peut atteindre 9 m/min, et le recul peut atteindre 17 m/min.
(IV) mécanisme de serrage de la lame de scie
La double bride est utilisée conjointement avec l'écrou, et l'écrou est serré pour serrer l'écrou, verrouiller la lame de scie, ce qui est pratique et rapide.
b.Dispositif d'alimentation flottant à l'air
Le dispositif d'alimentation flottant à air se compose de deux parties : feuille de travail du flotteur à gaz et établi flottant à air flottant, y compris deux établis flottants à air flottant.L'établi flottant et l'établi principal ont été utilisés pour réduire le frottement du matériau et le matériau pour réduire le fonctionnement de la feuille mobile de l'opérateur et augmenter la productivité.Les boules flottantes ont deux options pour l'acier inoxydable et le téflon.
C. Système de sertissage global
Avec la pression de la bicyclette, la forme de couverture piézoélectrique intégrale est actionnée, la pression d'air est placée sur la surface supérieure de la presse supérieure, le matériau en tôle d'aluminium est placé sur le comptoir, tout en assurant le piézoélectrique synchrone, rend également la petite tôle sciée le matériau piézoélectrique.Le rôle du sertissage global est bon, et le bruit est réduit.
La sécurité de l'ensemble du processus de sciage est également avantageuse pour équiper l'appareil central à copeaux, traitement centralisé du sciage.
ré.Dispositif de fixation automatique
À l'aide d'un dispositif de paire automatique, installez le servomoteur, ce qui est pratique pour la règle.Si le processus de sciage de la lame est effectué, tant que le dispositif de fixation peut être ajusté, il n'est pas nécessaire de couper le couteau pour couper le couteau à travers l'opérateur et augmenter l'efficacité de la production.
e.Écran tactile |Panneau de commande
Le système électrique adopte un panneau de commande et une conception d'écran tactile, facile à utiliser, haute efficacité.Contrôlez le bouton de l'interrupteur et le bouton d'arrêt d'urgence sur le panneau de commande pour faciliter le fonctionnement de l'opérateur.Tous les boutons de commande sont intuitifs sur les écrans tactiles, peuvent être exécutés via les boutons de fonction de l'écran tactile, et cette machine utilise également une conception de poste de travail, sélectionnez le poste de travail sur l'écran tactile, tant que vous définissez le sciage d'une feuille de lot Longueur et sciage, à côté de la feuille, puis appuyez sur la course sur l'écran tactile.La position du sciage est uniquement dans la position de la longueur de la feuille, ce qui non seulement diminue le cycle de sciage, mais améliore également l'efficacité de sciage de la feuille de lot.
F.Système de refroidissement
Il utilise de l'huile de coupe végétale, économe en énergie et respectueuse de l'environnement, huile forcée par système de refroidissement et refroidissement par brouillard d'huile, effet de refroidissement.
3. Norme mécanique
| Vu l'hôte |
1 jeu |
| Fixation automatique |
1 jeu |
| Vis de terre et patin |
1 jeu |
| Etabli flottant à air |
2 |
| Pièces de rechange |
Un lot (voir encadré) |
| Mise en place sur site |
Nécessité de fournir des équipements de levage et des outils communs, installation des conseils du fournisseur, besoin d'assistance |
| Débogage sur site |
Conseils aux fournisseurs |
| Entrainement sur place |
Les fournisseurs sont responsables du fonctionnement de l'équipement, des principes électriques, etc. de la formation technique nécessaire à la maintenance |
| Acceptation sur place |
Les deux parties sont responsables |
| Données techniques (livraison avec équipement) |
Mode d'emploi |
1 exemplaire |
| Tableau de base de l'équipement |
1 exemplaire |
| Liste de colisage |
1 exemplaire |
Obtention de plusieurs brevets
